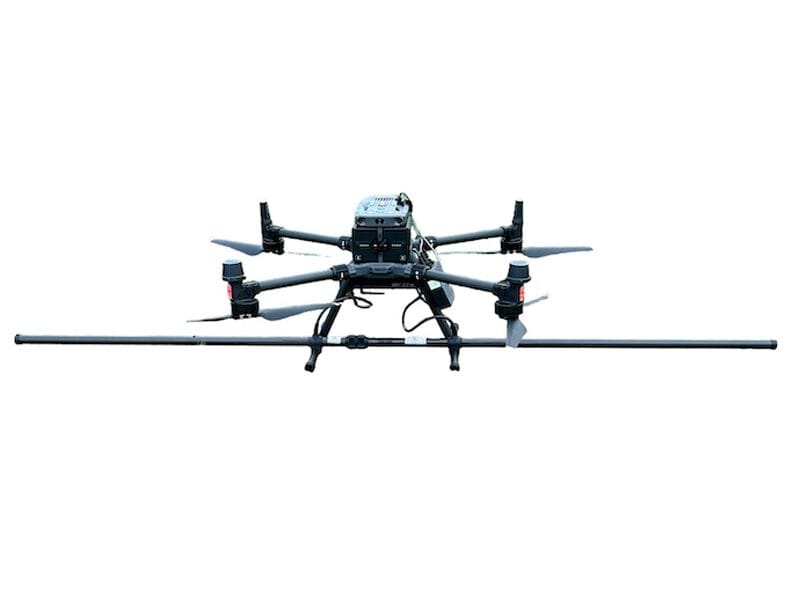

Встроенный трехосный магнитометр с 5 датчиками на дронах NOVATEST UAV Magnetometer R4-M350 ARCH-00033545

Система UAV Magnetometer R4-M350-это ультрапортативный магнитометр, предназначенный для интеграции на дроны, особенно на DJI Matrice 350 RTK (M350) или для использования вручную. Эта система идеально подходит для съемки на больших площадях, оптимизируя время съемки по сравнению с наземными съемками благодаря функции PPS, которая активируется с помощью модуля uBLOX.

Основные характеристики MagDrone R4:

• датчики: оснащены пятью горизонтально расположенными и параллельными трехосными датчиками Fluxgate с расстоянием 250 или 500 мм.
• Частота дискретизации: работает на частоте 200 Гц, что позволяет эффективно фильтровать шумы от инфраструктуры или двигателей дрона.
• Внутренняя память: имеет 8 ГБ встроенной памяти для записи данных, собранных во время обследований.
• Пользовательский интерфейс: система управляется с помощью одной кнопки и встроенного сервера Wi-Fi, доступного с любого устройства с подключением Wi-Fi (смартфон, планшет или ноутбук), что упрощает настройку и мониторинг.
• Вес: около 1400 г, совместим с дронами, способными нести полезную нагрузку не менее 1,5 кг.
• Модуль uBlox GPS: благодаря интеграции модуля uBlox GPS система UAV Magnetometer R4-M350 может захватывать с устойчивой скоростью (до 5 м/с), а также использоваться в наземном режиме вручную. Оператор может снять магнитометр с дрона и использовать его на земле, что позволяет выполнять геопозиционирование в средах, где полет, например, невозможен.
• Программное обеспечение для обработки данных: совместимо с программным обеспечением для геофизического анализа для создания подробных магнитных карт (Oasis или Surfer).

Основные области применения

• обнаружение металлических масс, связанных с неразорвавшимися военными боеприпасами (UXO): благодаря высокому разрешению интегрированная система БПЛА Magnetometer R4-M350 эффективна при обнаружении мелких металлических объектов и подземных сооружений.
• Археология: поддерживает археологические исследования, обнаруживая захороненные металлические предметы и особенности исторических поселений.
• Разведка полезных ископаемых: полезно для поиска месторождений полезных ископаемых и геофизического картирования недр.
• Экологический и геологический мониторинг: идеально подходит для магнитометрических исследований разломов и геологических аномалий.

Наземное использование:
благодаря модулю ublox GNSS магнитометр можно использовать даже без дрона, что позволяет операторам проводить магнитометрические съемки вручную в сложных условиях и сокращать время благодаря скорости съемки до 5 м / с.

Технические характеристики

тип датчика: 5X трехосные датчики
Fluxgate расстояние между датчиками: 100 м / с. датчики: 250 мм или 500 мм
частота дискретизации: 200 Гц
внутренняя память: 8 ГБ
вес: 1400 г
модуль GPS: uBlox
интерфейс управления: Wi-Fi с доступом со смартфона, планшета или ноутбука
установка на дрон: DJI Matrix 350 RTK
ручное использование: да, с модулем uBlox GPS
основные приложения: UXO, археология, разведка полезных ископаемых, геофизические исследования

эта конфигурация делает систему БПЛА Magnetometer R4-M350 передовым и универсальным решением для магнитных исследований, как воздушных, так и наземных, обеспечивая максимальную оперативную гибкость.

Аксессуары

стандартный пакет

• DJI M350 Drone в комплекте с аксессуарами (№4 tb65 Smart Battery set, зарядная станция, Радиоконтроллер,жесткий чемодан для переноски)
• магнитометр (fluxgate) R4: карбоновая рама со встроенными датчиками № 5, регистратором данных и жестким футляром
• SkyHUB Datalogger для интегрированного управления датчиком с радиолокационным
• высотомером
• программное обеспечение MagDrone
• DataTool программное обеспечение UgCS Pro expert
• программное обеспечение для TTF (True Terrain Following)
• документация: сертификат, руководство

дополнительные аксессуары

• магнитометр (fluxgate (R3 с 3 встроенными датчиками (замена R4)наземный
• комплект для использования ручная работа с приемником uBLOX GNSS внешняя
• магнитная базовая станция для компенсации данных
