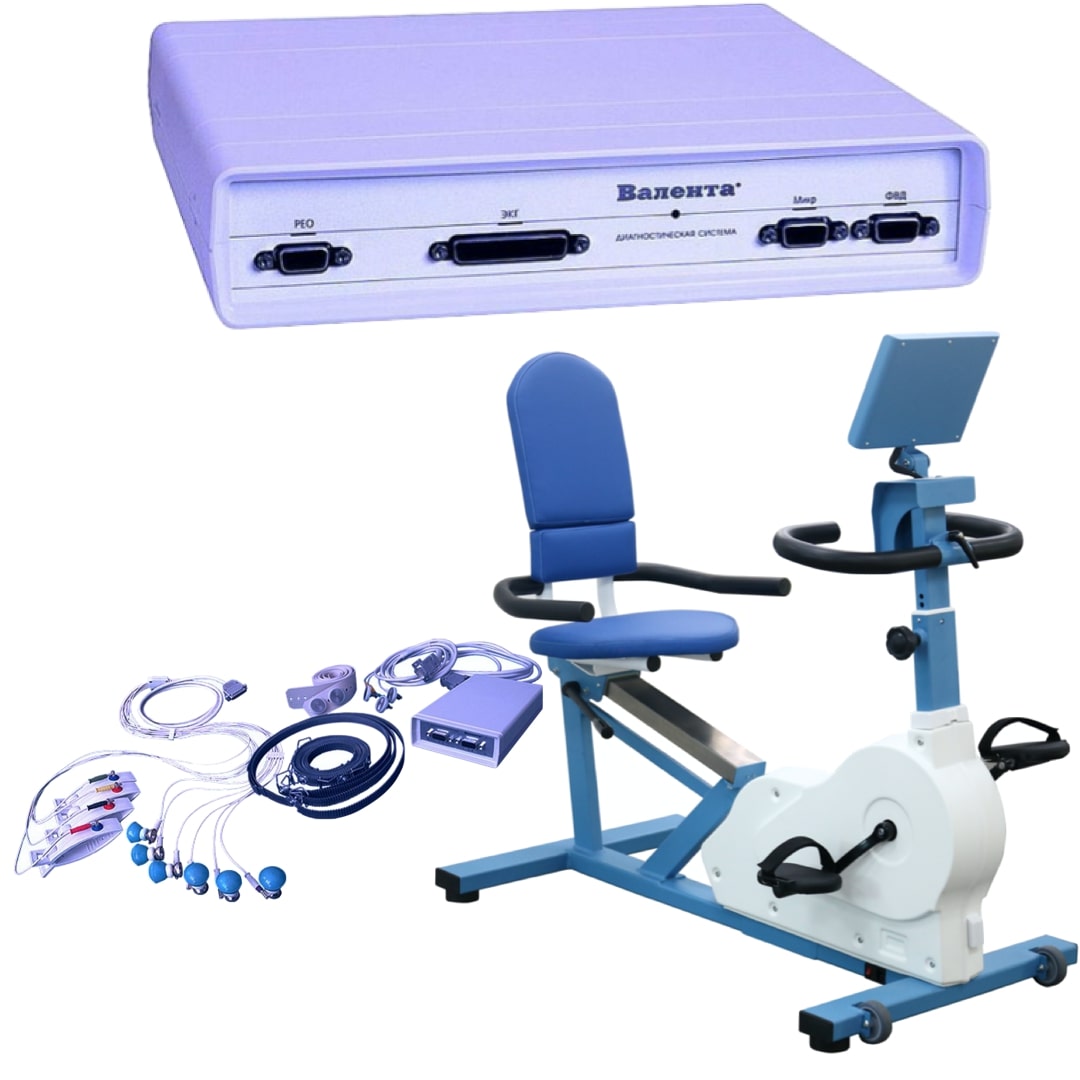

Велоэргометрический комплекс Валента Santreyd MED-36

Комплект велоэргометрический для проведения нагрузочных проб включает в себя:

• универсальный регистратор ПБС Валента® с удлинительным кабелем,
• кабели отведения,
• многоразовые электроды и комплект эластичных ремней для их крепления*,
• напольный штатив для регистратора;
• программное обеспечение для записи и обработки сигналов пробы
• велоэргометр.

Основным прибором, обеспечивающим выполнение всех исследований, является Преобразователь биосигналов Валента®.

В его состав входят усилители сигналов по всем методикам, связанным с регистрацией ЭКГ, коммутаторы, АЦП с оптической развязкой и передачей данных в компьютер.
В комплект поставки входит Программа управления базой данных пациентов и работой комплекса в целом.

Для работы по обследованию пациентов предусмотрены режимы работ:

• Медсестра (регистрация сигналов на потоке)
• Врач функциональной диагностики (Журнал исследований)
• Врач функциональной диагностики, зав. Отделением, врач-клиницист (Карта пациента)

Перед проведением нагрузочных проб рекомендуется выполнить анализ ЭКГ покоя с использованием программного модуля "Электрокардиография".
В начале исследования врач заполняет бланк данных о пациенте, где указываются рост, вес, состояние здоровья (спортсмен, здоров, болен ИБС, перенесен ИМ). На основании этих данных программа формирует соответствующий шаблон протокола пробы, который может быть изменен по усмотрению врача.

При проведении пробы программа в реальном времени распознает элементы ЭКГ, рассчитывает амплитудные и временные параметры. Эффективные алгоритмы выравнивания изолинии и фильтрации ЭКГ обеспечивают достоверные результаты анализа даже при высоком уровне миографических помех в исходном сигнале.

Состояние пациента контролируется по следующим параметрам:

• регистрируемые отведения ЭКГ
• представительный кардиокомплекс с выделением сегмента ST и численным значением смещения. Текущий кардиокомплекс наложен на "тень" исходного, что позволяет уловить минимальные изменения морфологии ST-T и обеспечивает надежный контроль за состоянием пациента.
• тренды ЧСС, смещения и угла наклона ST
• диаграмма изменения давления
• световая и звуковая сигнализация превышения допустимых значений параметров или о неадекватном снижении давления.

Во время обследования врач имеет возможность:

• сохранить неограниченное количество дополнительных эпизодов ЭКГ;
• скорректировать протокол пробы, расчетную максимальную или субмаксимальную ЧСС. При расчете параметров пробы все изменения будут учтены;
• досрочно прекратить пробу, продолжая наблюдать за состоянием пациента. После окончания исследования указывается причина прекращения пробы.

Комлект электрокардиографических исследований Валента обеспечивает сихнронный съем ЭКГ в 12 отведениях. После 4-х секундного фрагмента ЭКГ в память компьютера программа предлагает длительную (40 с) запись II отведения для анализа ритма.

Высокое качество исходного сигнала обеспечивается наличием:

• фильтров для ослабления различных помех,
• ухудшающих качество записи 50 Гц, миографической и других;
• защиты каналов ЭКГ от перегрузок;

КОМПЬЮТЕРНАЯ ИНТЕРПРЕТАЦИЯ ЭКГ

Основой для формирования корректного автоматического заключения является определение характерных элементов ЭКГ. Программа с высокой точностью определяет амплитудно-временные параметры, коды форм зубцов, дополнительные реперные точки, повышающие надежность обработки (например, только для сегмента ST определяются дополнительно 5 точек), и другие специфические морфологические признаки.

Текстовое компьютерное заключение формируется на базе более чем 100 элементарных формулировок. Важными особенностями этих формулировок являются их сугубо электрофизиологический характер, корректность терминологии и ориентация на Минессотский код.

ВРАЧЕБНЫЙ АНАЛИЗ КРИВЫХ

Для анализа ЭКГ врачу предлагается:

• Обзорный и подробный просмотр контура и ритма в различном масштабе
• Анализ всех параметров ЭКГ, в т.ч. таблиц кодов форм зубцов. Это позволяет, в частности, точнее определить миграцию водителя ритма по амплитуде зубца Р
• Формирование собственного заключения путем корректировки компьютерной интерпретации. В памяти компьютера сохраняются оба варианта заключения
• Сравнение в динамике текущей ЭКГ с любой зарегистрированной ранее путем наложения кривых друг на друга.

КОМПЬЮТЕРНАЯ ОБРАБОТКА И ВРАЧЕБНЫЙ АНАЛИЗ

В результате компьютерной обработки вычисляются:

• хронотропный, инотропный и коронарный резервы;
• максимальное потребление кислорода;
• индекс двойного произведения;
• коэффициент расходования;
• индекс энергетических затрат;
• толерантность к нагрузке.

На основании всех параметров и данных о пациенте формируется автоматическая интерпретация о характере пробы. По запросу врача программа выдает перечень критериев оценки результатов пробы и определяющий признак постановки заключения.
Врач имеет возможность проанализировать все графики и таблицы, просмотреть записанные фрагменты ЭКГ, и, при необходимости, отредактировать компьютерное заключение, сохранив его в памяти компьютера.

Для проведения нагрузочных проб в комплексе исользуется Велоэргометр медицинский «ОРТОРЕНТ ВЕЛО»

Интеллектуальный электронный велотренажер с точной настройкой измерений нагрузки, пройденного расстояния, пульса. Обеспечивает активную тренировку нижних конечностей с переменным сопротивлением. Контролируя параметры тренировки (скорость, сердечный пульс) изменяет уровень сопротивления педалей, оставляя уровень нагрузки неизменным. Или изменяет нагрузку чтобы на протяжении тренировки неизменным оставался пульс.

Базовый комплект

- датчик ЧСС с функцией БОС

- Регулировка по высоте и вылету сидения позволяет использовать его пациентам разного роста, в т.ч. детям

- Анатомическое сиденье и спинка с поддержкой поясничной области.

- Нагрузка на позвоночник и коленные суставы благодаря строению и посадке на велоэргометре минимальна

Технические особенности и функциональнее параметры:

• Активная реабилитация нижних конечностей;
• Встроенные программы тренировок;
• Неврологическая реабилитация;
• Травматологическая реабилитация;
• Возможность настроек нагрузки индивидуально для каждого пациента;
• Отображение параметров и результатов тренировки на дисплее тренажера:

- количество оборотов (скорость в об/мин);

- время тренировки (общая и по каждому режиму тренировки: с нагрузкой и без нагрузки);

- регулировка сопротивления (уровень нагрузки);

- расстояние "пройденное" пациентом (общее и по каждому режиму тренировки: с нагрузкой и без);

- текущая тренировочная программа;

- энергозатраты в ккал.

• Показания ЧСС;
• Регулировка по углу наклона панели управления;
• Экран имеет возможность блокировки от несанкционированного нажатия;
• Максимальная масса пациента 160 кг.;

*Всю систему необходимо подключать к компьютеру!!!

Компьютер поставляется под заказ и по желанию клиента
