Разъем для деревянных перекрытий-cls HECO ITALIA EFG EFG PSK ARCH-00008334

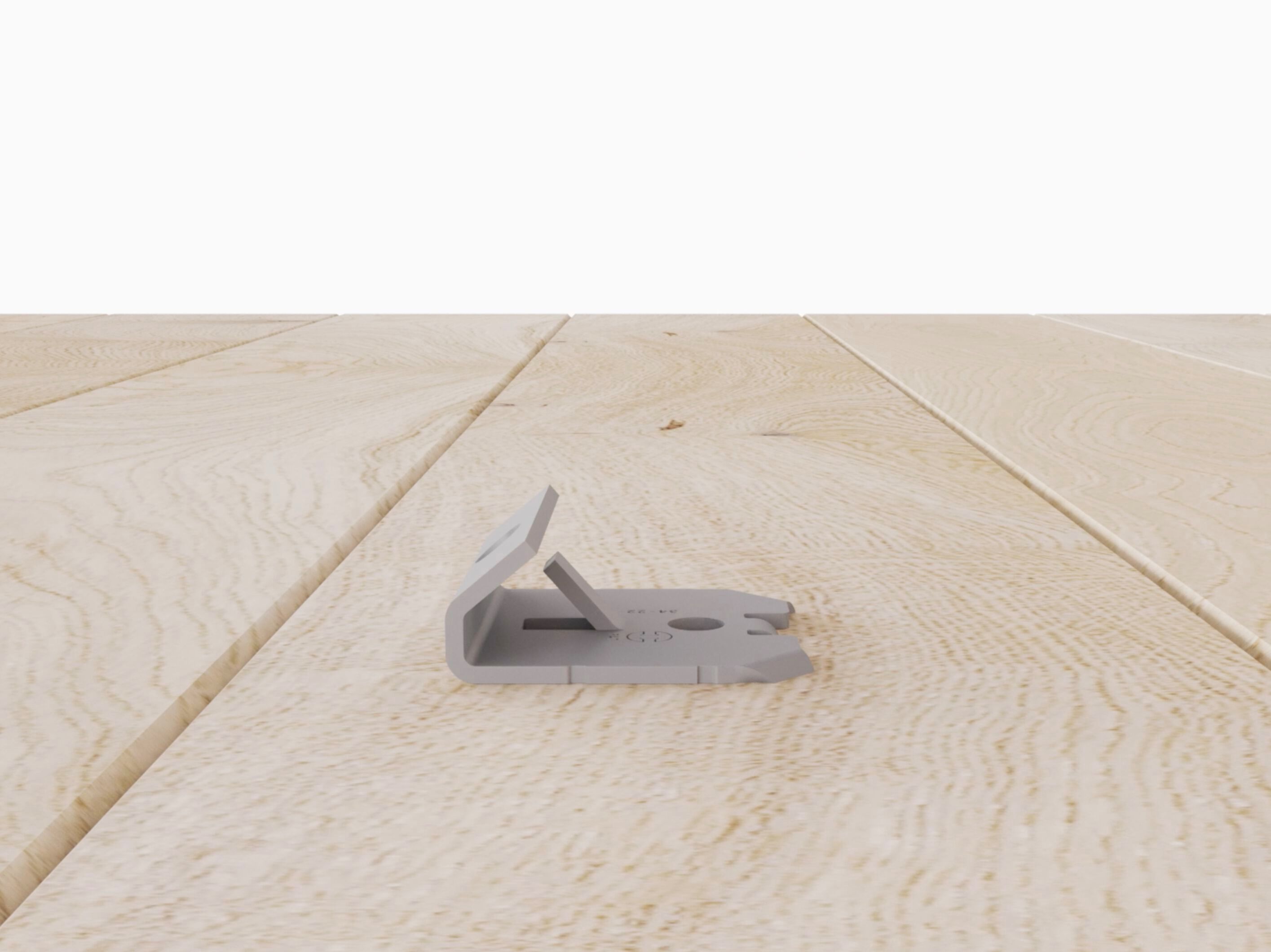

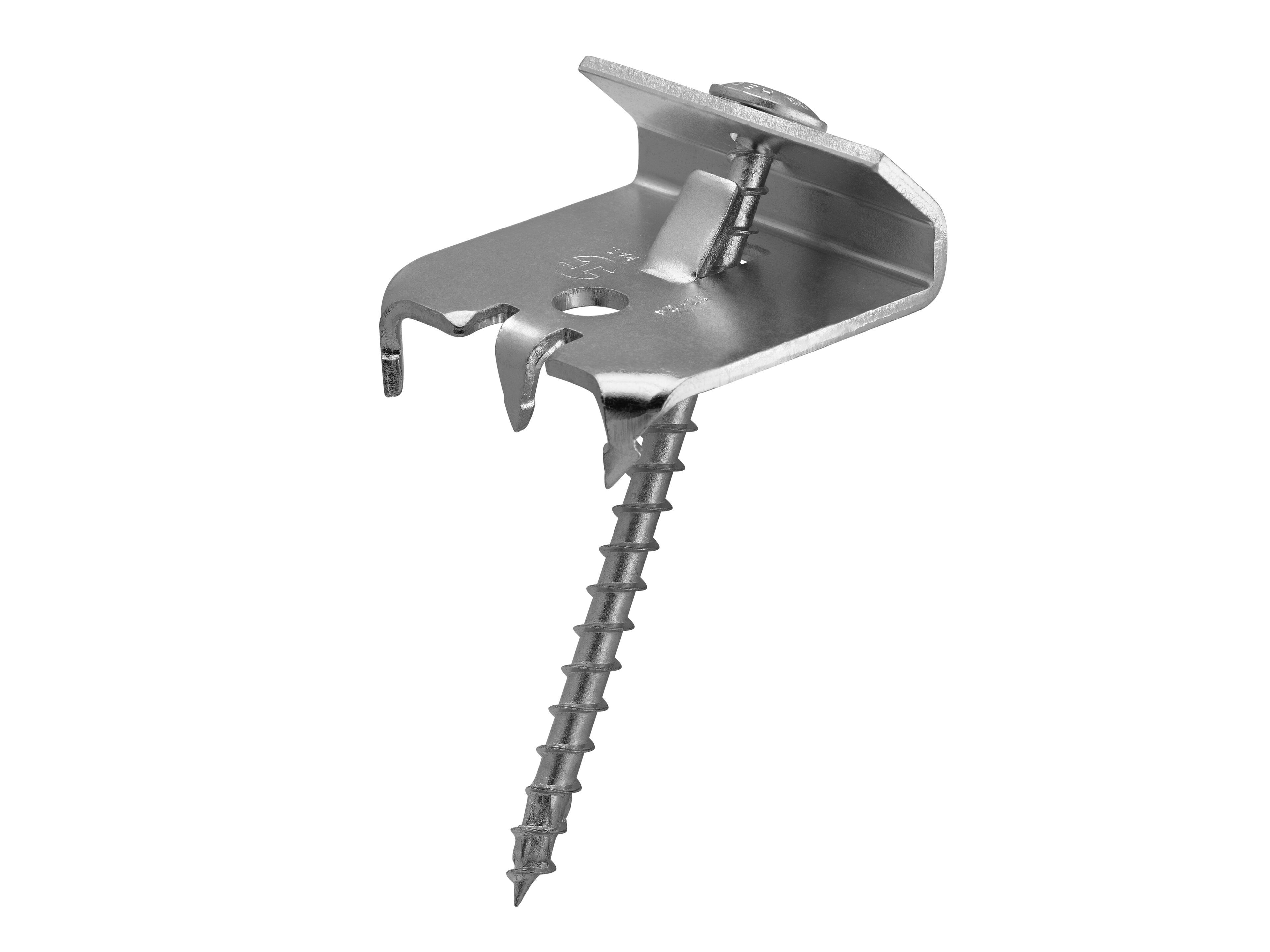

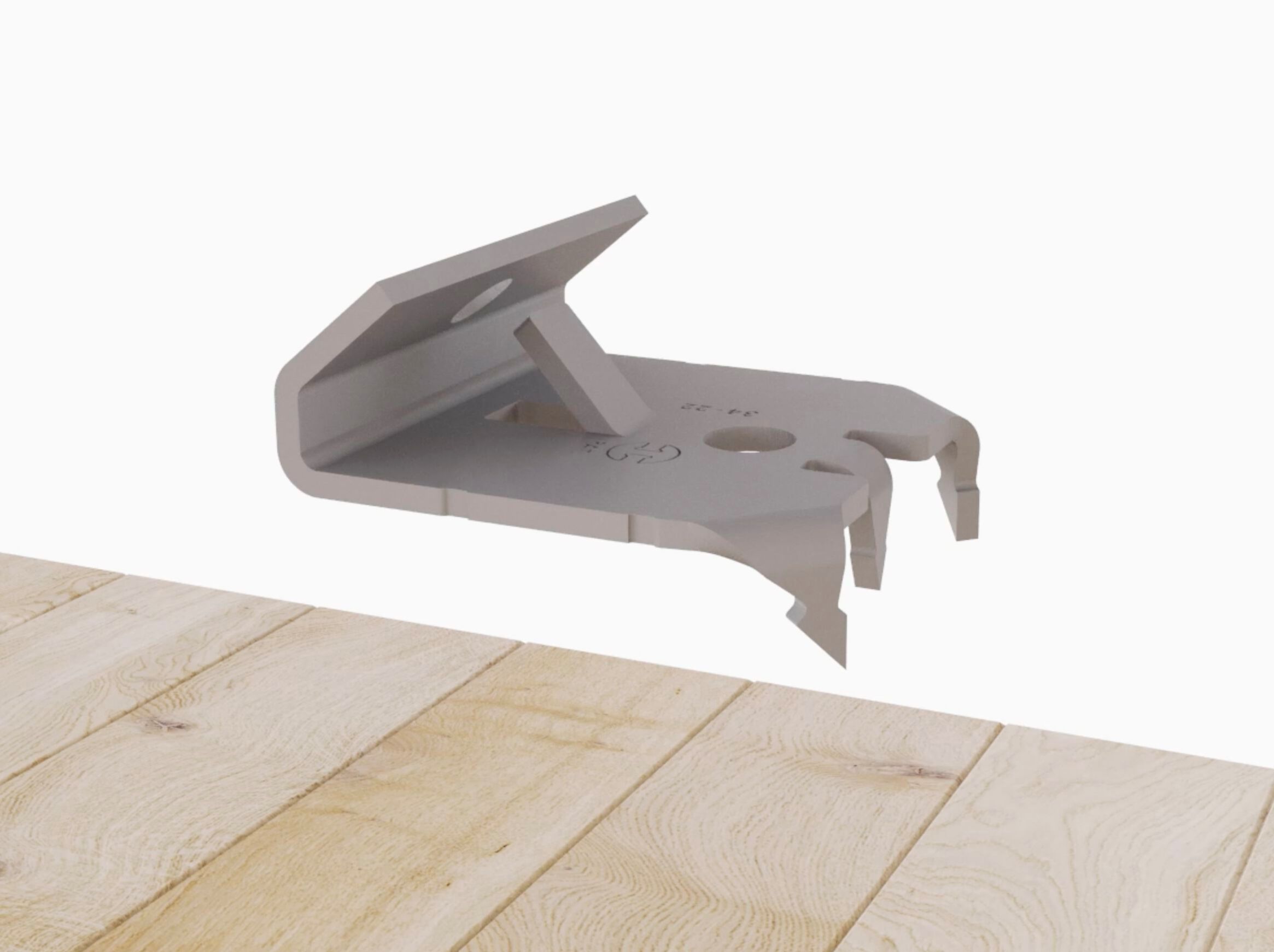

EFG PSK-это соединитель для деревянных и бетонных перекрытий:

• уникальные сертифицированные спецификации для PSK1 (пластина, закрепленная одним винтом) и PSK2 (пластина, закрепленная двумя винтами).
• Высокая производительность сопротивления ползучести kser и kur.
• Сертификация для применения непосредственно на балке или на одной плитке толщиной 25 мм или на двойной плитке общей толщиной 50 мм.

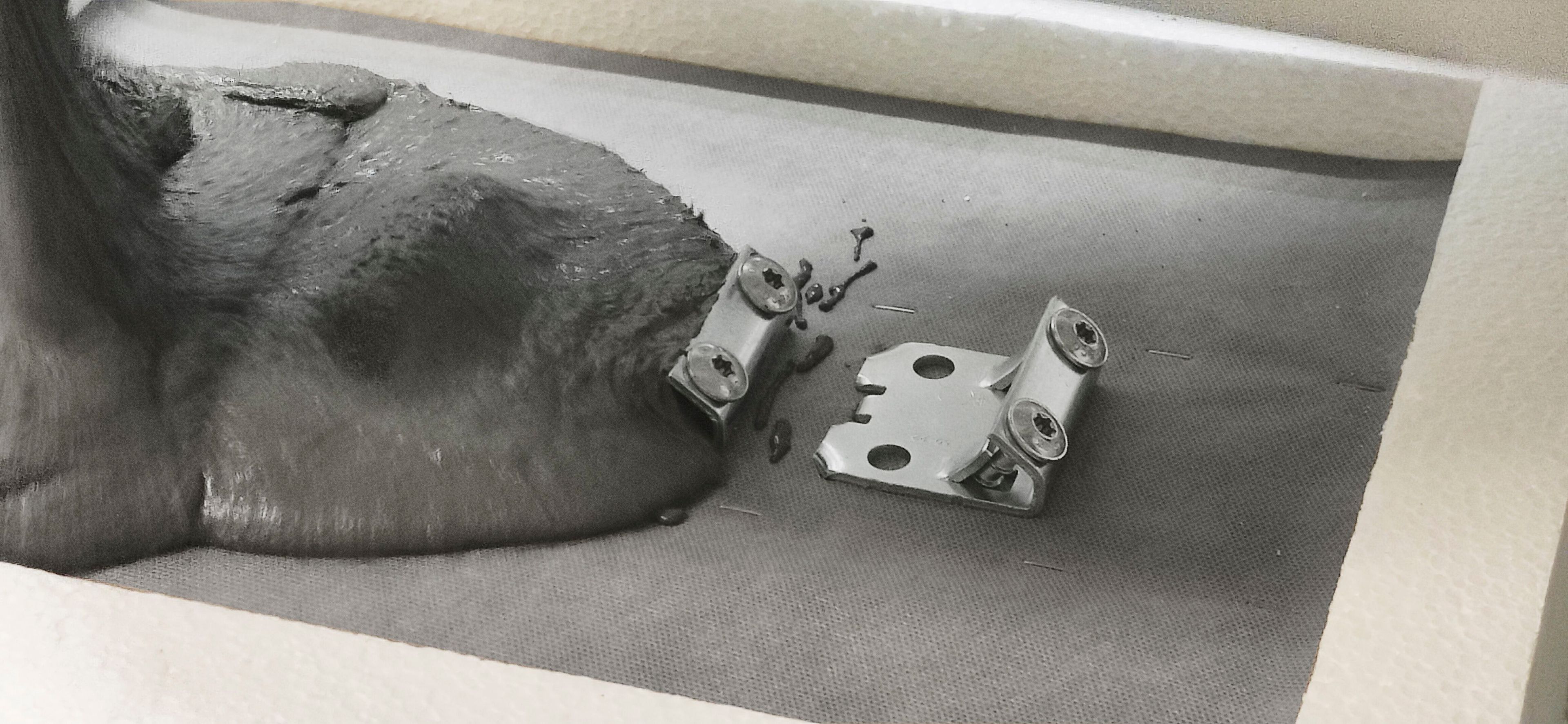

• сертификация для бетона C20/25, минимальная толщина 50 мм.
• сертификация для frc с минимальной толщиной 30 мм.
• Также подходит в случае необходимости огнестойкости.
• Возможность увеличить сопротивление, просто используя более длинные винты.
• Высокопрочные винты из углеродистой стали и гальваническое цинкование без хрома VI, для класса обслуживания 1 и 2.
• Стальная пластина S355 и гальваническое покрытие без хрома IV, для класса обслуживания 1 и 2.
• Саморезы для дерева диаметр: предварительное отверстие не требуется ни на тонких балках, ни на твердых породах, таких как дуб или каштан.
• Максимальная длина винтов 160 мм: сборка очень быстрая.
• Винты с полной резьбой, сертифицированные ETA-19/0553 в соответствии с EAD 130118-01-0603.

Простая и быстрая установка
нет шансов на ошибку: винты должны быть ввинчены до упора на металлическую пластину. Винты диаметром 10 мм (вставляются перпендикулярно балке) не проходят в отверстия для винтов, которые должны быть вставлены под углом. Кроме того, винты диаметром 10 мм имеют головку Kombi (шестигранная головка + вставка torx), а винты диаметром 8 мм имеют выпуклую головку.
Исключительная гибкость: в зависимости от требуемой прочности можно использовать один или два винта и не менее двух разных длин.

Этапы монтажа

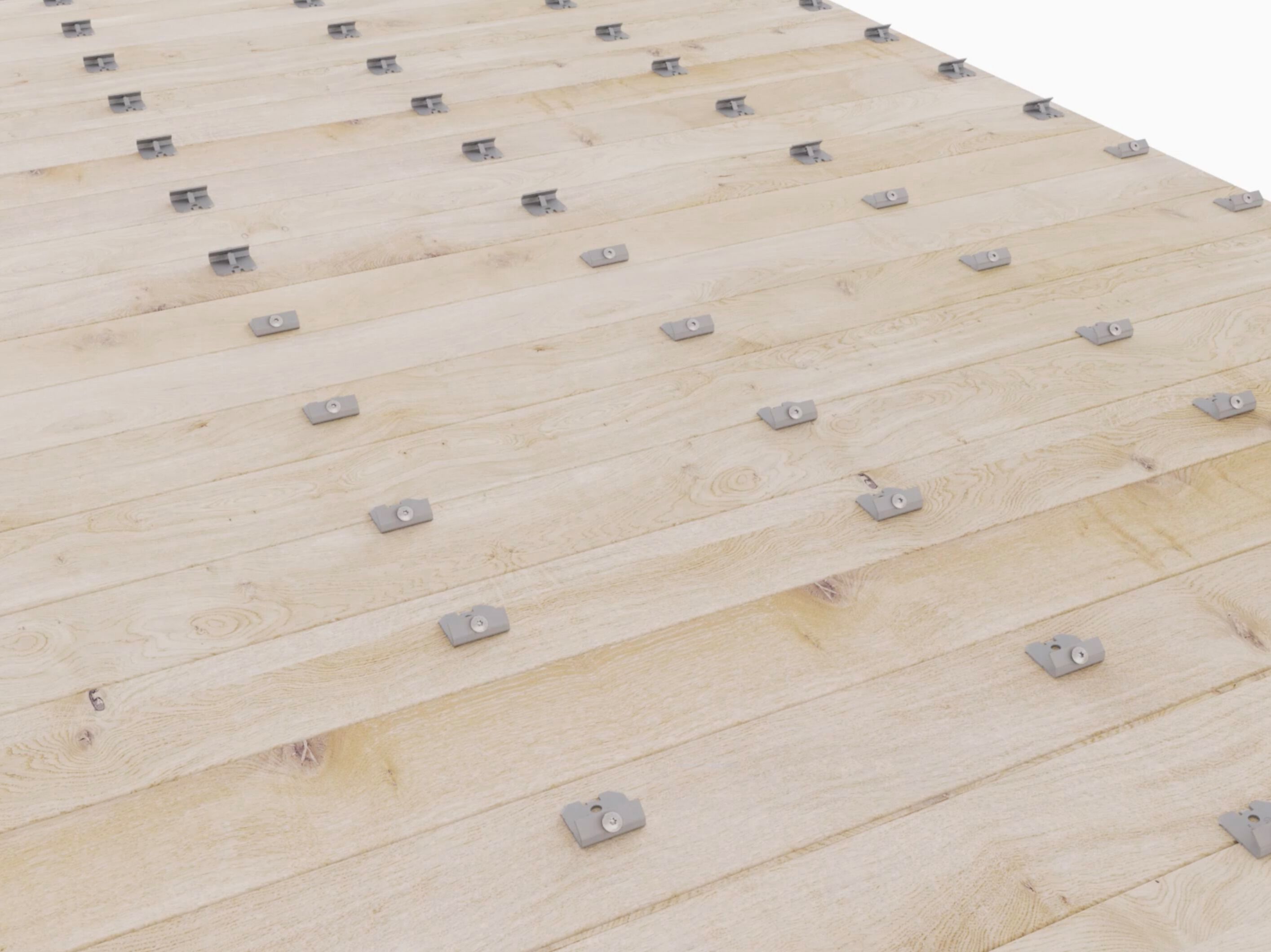

Монтаж на новую конструкцию
только соединители с наклонными винтами (PSK1-45 с одним винтом или PSK2-45 с двойным винтом), устанавливаемые зеркально относительно оси балки с винтами, вставленными “от стены” к оси балки.

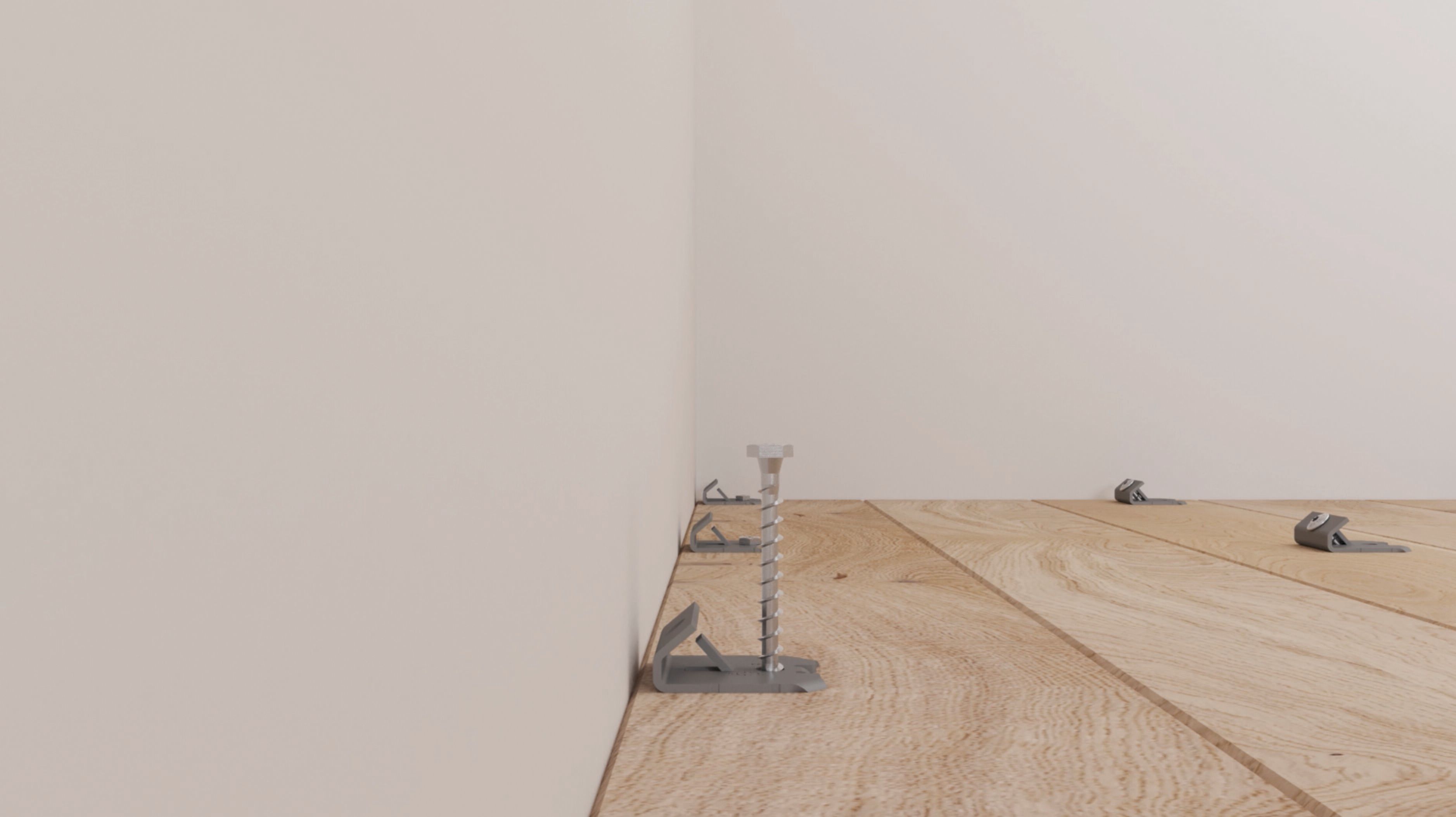

Монтаж в случае ремонта
в случае ремонта в секции, ближайшей к боковой стенке, где установка наклонных винтов невозможна, разъем должен быть закреплен винтами большего диаметра и вставлен перпендикулярно балке.
В зонах, прилегающих к стене, установите соединители с винтами диаметром 10 мм и головкой Kombi перпендикулярно балке (PSK1-90 с одним винтом или PSK2-90 с двойным винтом). В самой центральной части балки установите соединители с наклонными винтами (PSK1-45 с одним винтом или PSK2-45 с двойным винтом), которые устанавливаются зеркально относительно оси балки с винтами, вставленными “от стены” к оси балки.
