Перископ для визуальных осмотров NOVATEST визуальные исследования ARCH-00110023

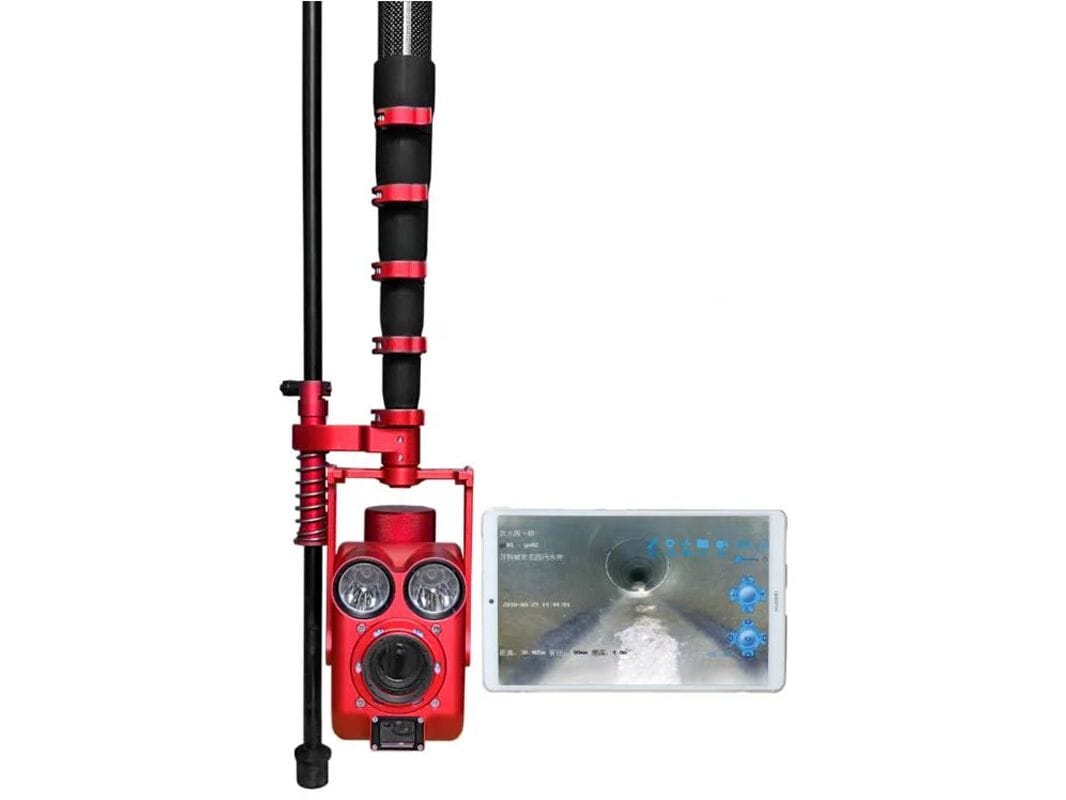

Перископ HD для трубопроводов X1-P1, состоящий из аппаратного и программного обеспечения PipeX1H, в основном используется для быстрого обнаружения или диагностики внутренней части контейнеров, промышленных трубопроводов или каркасных кессонов, а также может записывать и сохранять внутреннее изображение обнаруженных объектов в режиме реального времени во время осмотра.
Эта новая технология решила проблемы в канализационной промышленности, такие как беспроводная передача в глубоких скважинах, антенные помехи и т. д. Глубина обнаружения может достигать 15 метров, и данные могут быть собраны быстро и высокой четкости на площади около 50 metri.
Il перископ для трубопровод X1-P1 состоит из оборудования и программного обеспечения для сбора данных. Он может записывать и сохранять внутренние изображения и видео во время обнаружения, быстро захватывать и сохранять изображения дефектов или вводить символы с клавиатуры, накладывать их и сохранять в видео во время записи. Встроенная высокопроизводительная батарея используется для питания, что делает ее пригодной для мобильной рабочей среды на открытом воздухе.

Эксплуатационные характеристики
А. Простота установки и переноски. Устройство подключается без проводов, и батарея зонда может быть легко изменена;
B. Он оснащен цифровой камерой высокой четкости, которая обеспечивает высокое качество изображения. Кроме того, камера имеет определенный эффект инфракрасного ночного видения, что делает ее применимой в условиях недостаточного освещения;
C. он освещается основными и вспомогательными источниками света. Основным источником света является светодиод мощностью 10 Вт с куполом концентратора, а вспомогательный источник света включает шесть светодиодов мощностью 3 Вт с астигматическим эффектом. Яркость как основного, так и вспомогательного источников света можно регулировать отдельно;
D. Он оснащен измерительным лазером с большей точностью;
E. программное обеспечение может работать на системах Android или Windows, включая телефоны и планшеты;
F. программный интерфейс позволяет отображать наложение и сохранять изображение в режиме реального времени. видео. Во время записи видео основная информация об обнаружении трубопровода может быть сохранена синхронно;
G. контроллер оснащен специальным защитным чехлом с сенсорным экраном.

Технические

характеристики-главный контроллер
- емкость хранилища: 4 ГБ оперативной памяти + твердотельный накопитель 128 ГБ
-Экран: 8,4-дюймовый сенсорный экран, разрешение экрана 2560 * 1600
-wifi-соединение основного контроллера с системой
-снимок экрана: быстрый захват и сохранение изображений дефектов
- Воспроизведение: просмотр и воспроизведение видеофайлов или изображений
-ввод текста: с помощью виртуальной клавиатуры для ввода информации, наложения дисплея, совместимого с несколькими языками
-время работы: непрерывное рабочее время ≥ 8 часов
– интерфейс: Тип C
-защита: степень защиты IP67
-вес: менее 320 G

технические характеристики-камера
-подходит для диаметров трубопроводов от DN100 мм до DN200 мм
-рабочая температура: от -20°C до 50°C
-Освещение: может перемещаться вместе с зондом камеры (вверх 6°, вниз 30°). С основным и вспомогательным освещением. Основное освещение-светодиод мощностью 10 Вт с сфокусированным куполом. Есть 6 светодиодов по 3 Вт каждый в качестве вспомогательного освещения с увеличенным дизайном света. Основное и вспомогательное освещение независимы, эффективное расстояние облучения составляет от 1 до 50 метров.
– Датчик изображения: 1/2.8 цветной прогрессивной развертки CMOS
-разрешение изображения: PAL
-угол камеры: 58.4° по горизонтали (широкий угол) 2.3° (большое расстояние)
- зум: 30-кратный оптический, ручная или автоматическая фокусировка
-чувствительность к свету( минимальная освещенность): 0.01 LX
- Адаптация: один щелчок для размораживания, один щелчок для центрирования объектива
– с лазерным измерительным модулем, точность измерения расстояния: ±0,001 мм, Диапазон измерения расстояния: от 0,2 м до 80
м– отображение данных: измерение в реальном времени, результаты показаны на экране видео
-водонепроницаемость: IP68, длительное погружение в воду на глубину 10 метров
-вес: около 2.45 кг

технические характеристики-стандартный контрольный стержень
-изготовлен из материала из углеродного волокна (прочность на сжатие в 10 раз выше, чем у обычной ламинированной стали)
- телескопическая конструкция в сочетании, прочные и фиксированные соединения, общая длина удлинителя составляет 4.8 м
– предусмотрены два стандартных удлинительных полюса. Один удлинитель измеряет 0.8 м (закрытый) и 1.5 м (в расширении). Предназначен для быстрого соединения и может достигать не более 15 метров.

Технические характеристики-опорный стержень
-изготовлен из углеродного волокна, длина 0.8 м
-высота может быть отрегулирована, с резиновым амортизирующим шариком внизу
-легко разбирается и может быть помещен непосредственно в упаковочный футляр

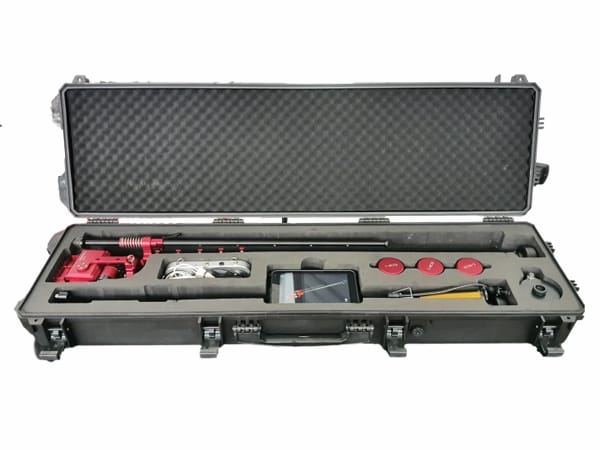

технические характеристики – упаковочный футляр
-прочность: высокопрочный жесткий футляр
-переносимость: это оснащен ручкой и колесами, чтобы сделать его легко переносимым
-размеры: 1362 мм * 380 мм * 210 мм

аксессуары

перископ HD для труб X1-P1 состоит из:
- № 1 зонд для захвата (камера)
- № 1 главный контроллер
- № 1 лазерный измерительный модуль
– № 1 опорная планка
- №1 жесткий чемодан с колесами
– № 1 программное обеспечение для анализа
