Наружная стена с двойной деформацией Jendy Joss Building модуль JJ ARCH-00059933

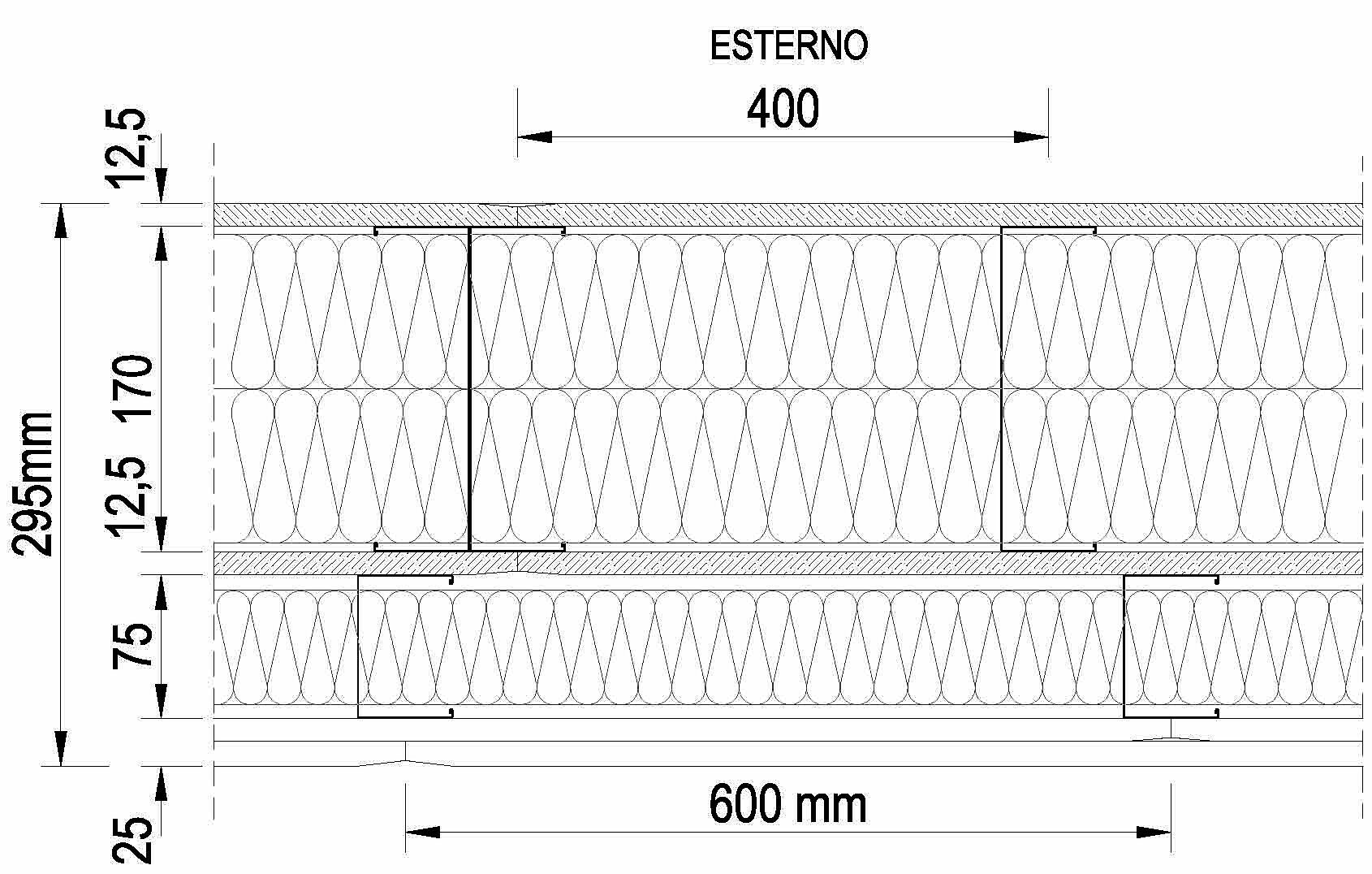

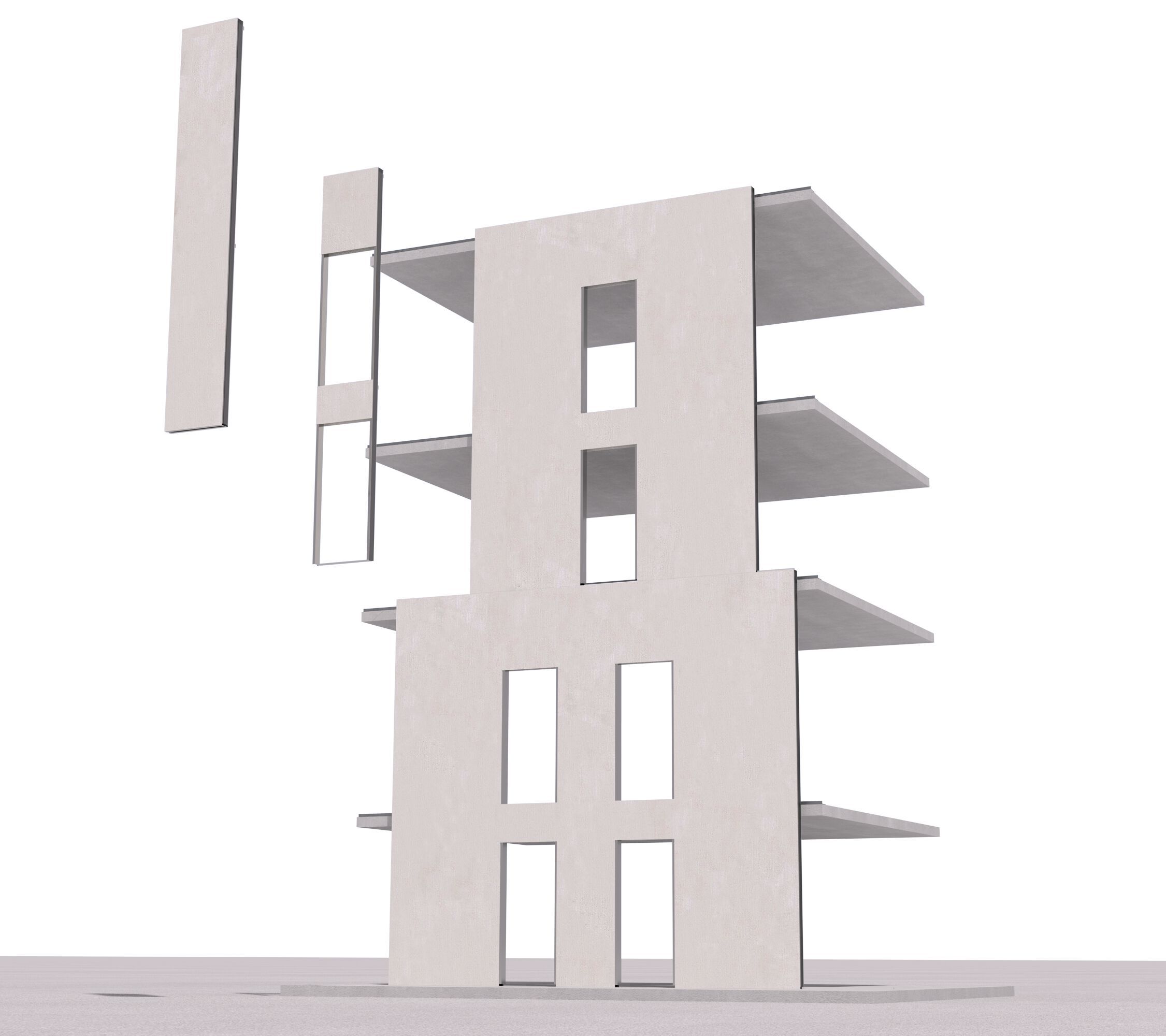

Внешняя стена с системой jendy Joss® называется модулем JJ с маркировкой CE в соответствии с UNI EN 13830 с высокими термоакустическими характеристиками, огнестойкостью EI 120, звукоизоляцией 62 дБ, состоящей из модулей, "предварительно собранных" на заводе, спроектированных и изготовленных по размеру. Стена имеет общую толщину 295 мм, состоит из двух конструкций, одна из которых предварительно применена снаружи к структурной проволоке для устранения тепловых мостов, а другая-для внутренней работы к структурной проволоке от пола до пола. Стена в целом оснащена максимальным линейным тепловым коэффициентом пропускания U=0,14 Вт / мК, максимальным периодическим тепловым коэффициентом пропускания Yi.e=0,05 W / mqK, коэффициент затухания тепловой волны 0,37, летний фазовый сдвиг 8H 27', компоненты, переработанные и перерабатываемые в соответствии с директивами CAM, готовы и подготовлены для нанесения покрытия, вентилируемый фасад с любым отделочным материалом, бритье, выполненное в работе, или панель с вооруженным бритьем и штукатуркой уже сделано на заводе без необходимости использования строительных лесов на строительной площадке.

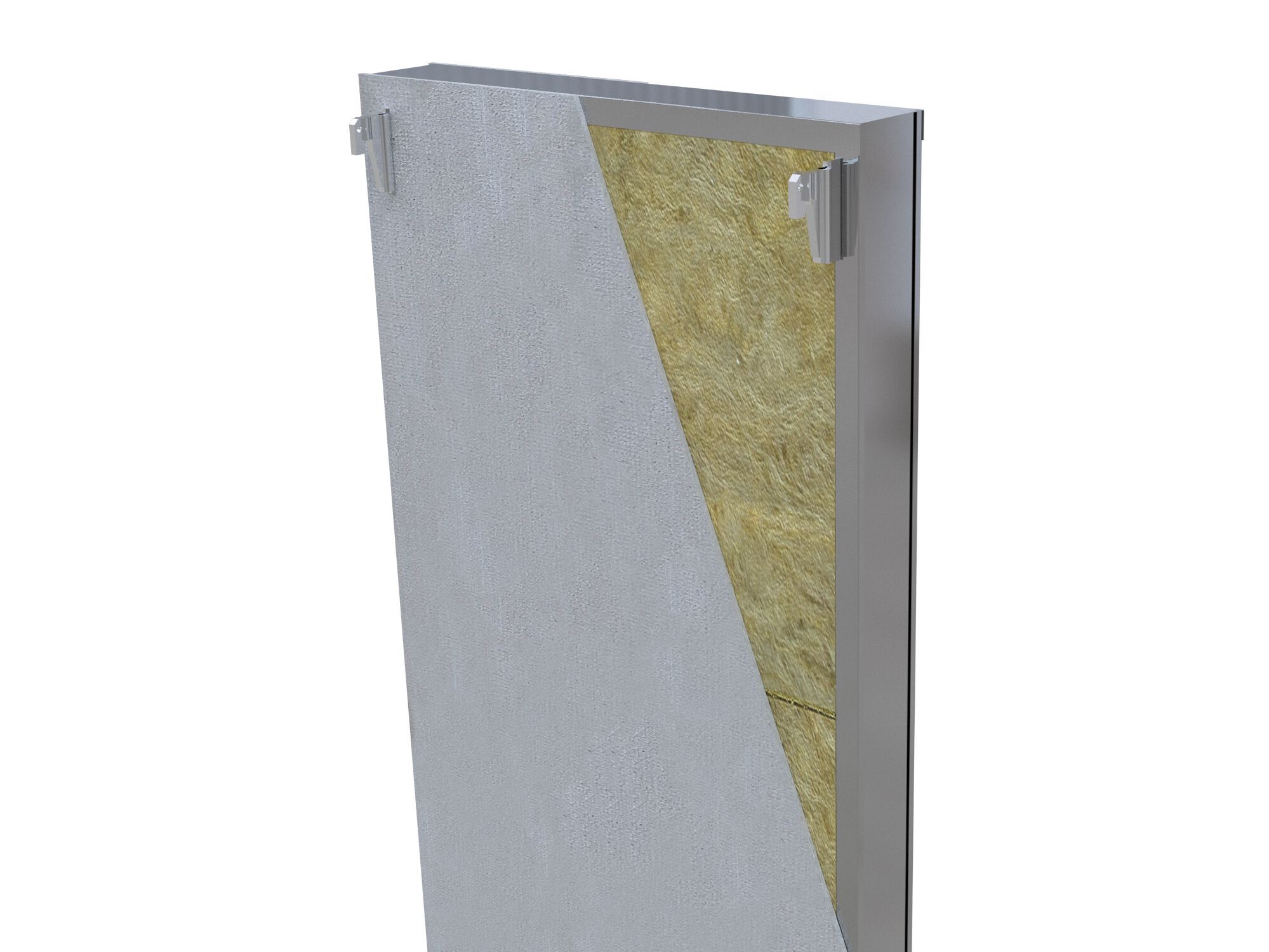

Модули состоят из металлической основы, образованной горизонтальными направляющими и вертикальными стойками из оцинкованной стали с переменным сечением, толщиной 12/10mm, шириной 170mm, максимальным шагом 400mm, правильно собранными, оборудованными подходящими отверстиями, необходимыми для крепления и сборки. Панель каждого модуля состоит из слоя облегченных бетонных плит, армированных волокном толщиной 12,5 мм с каждой стороны, привинченных к металлической деформации специальными оцинкованными винтами, саморезами и саморезами, покрытыми антикоррозионной обработкой, которая гарантирует устойчивость к солевому туману 1000 часов.

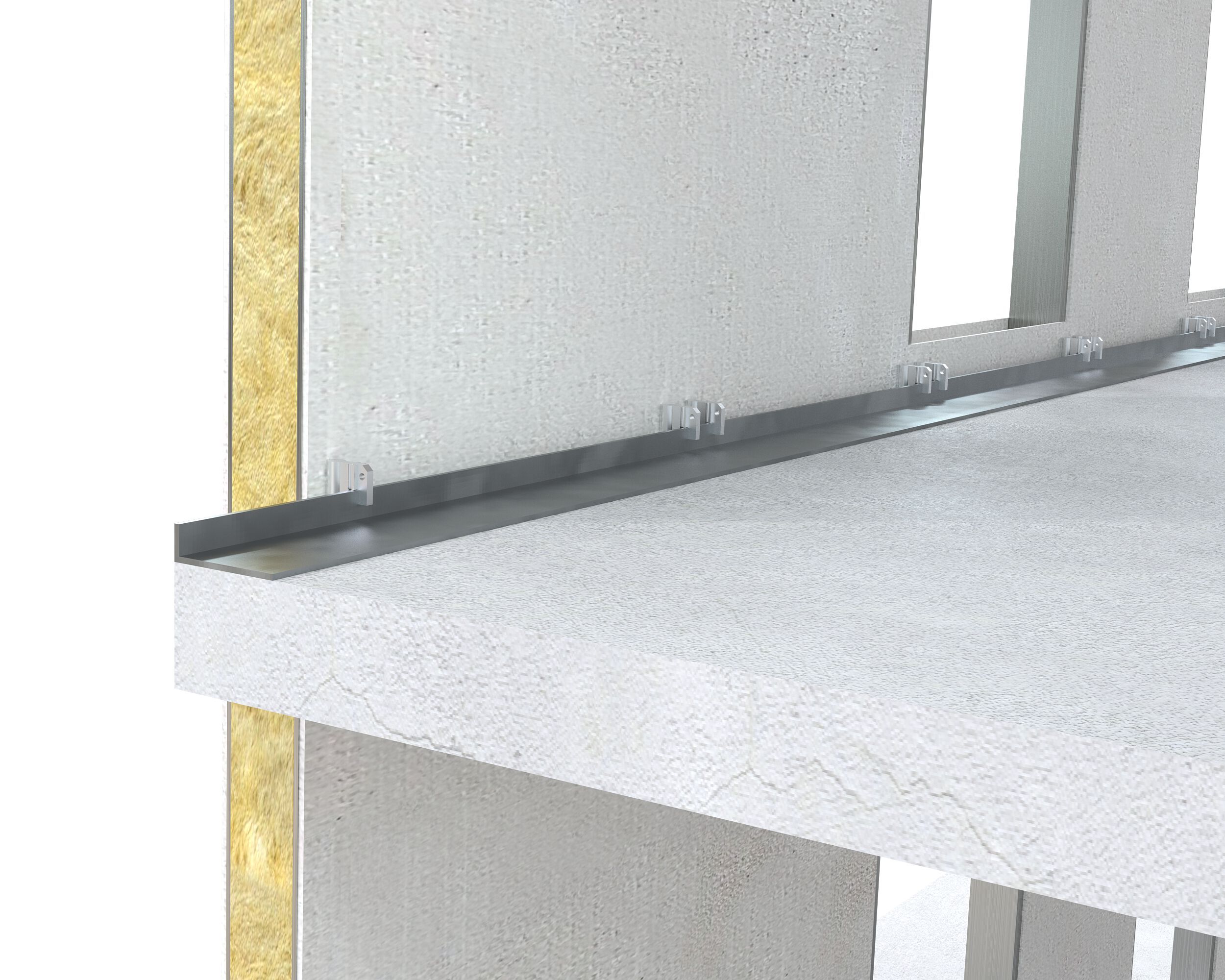

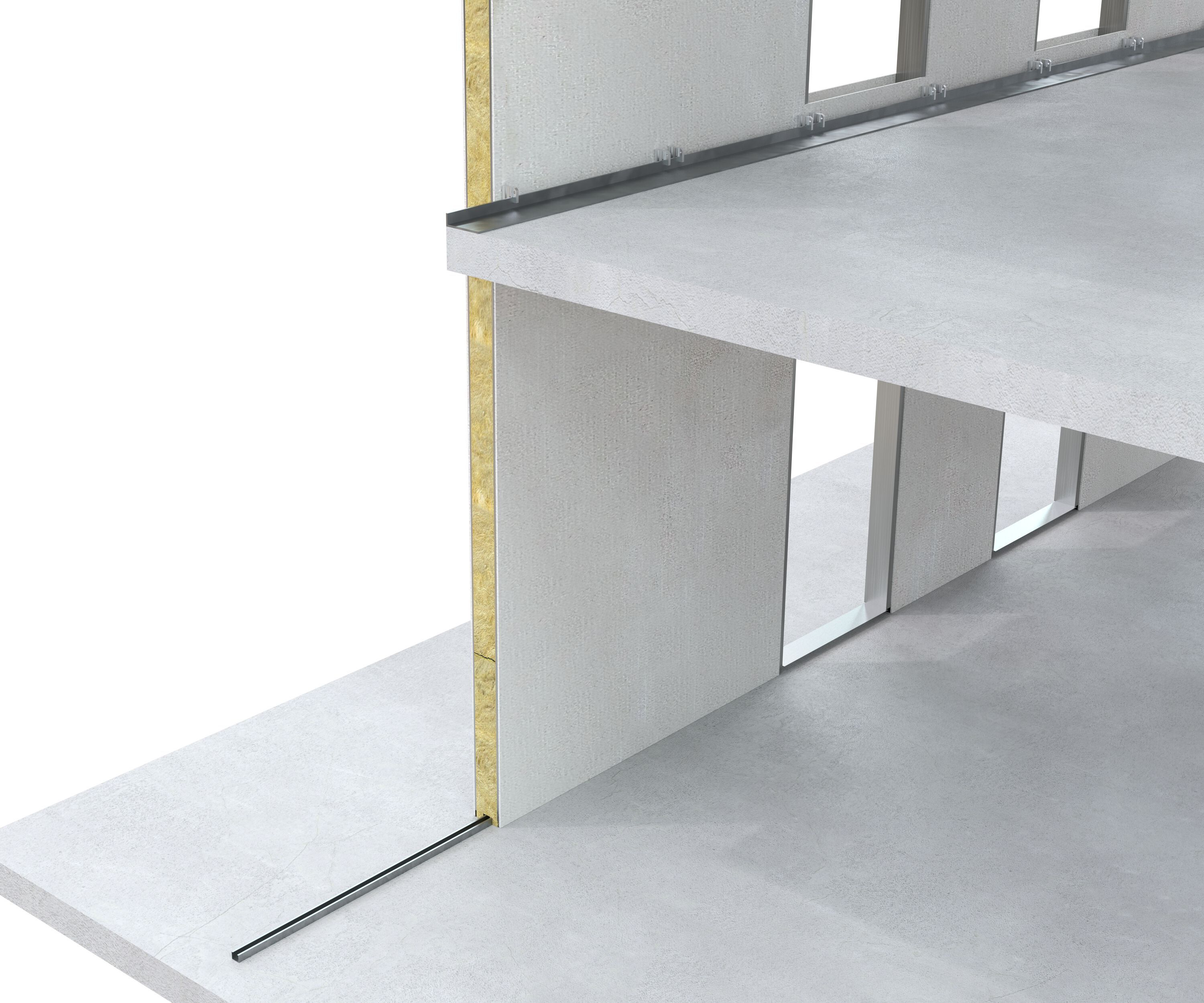

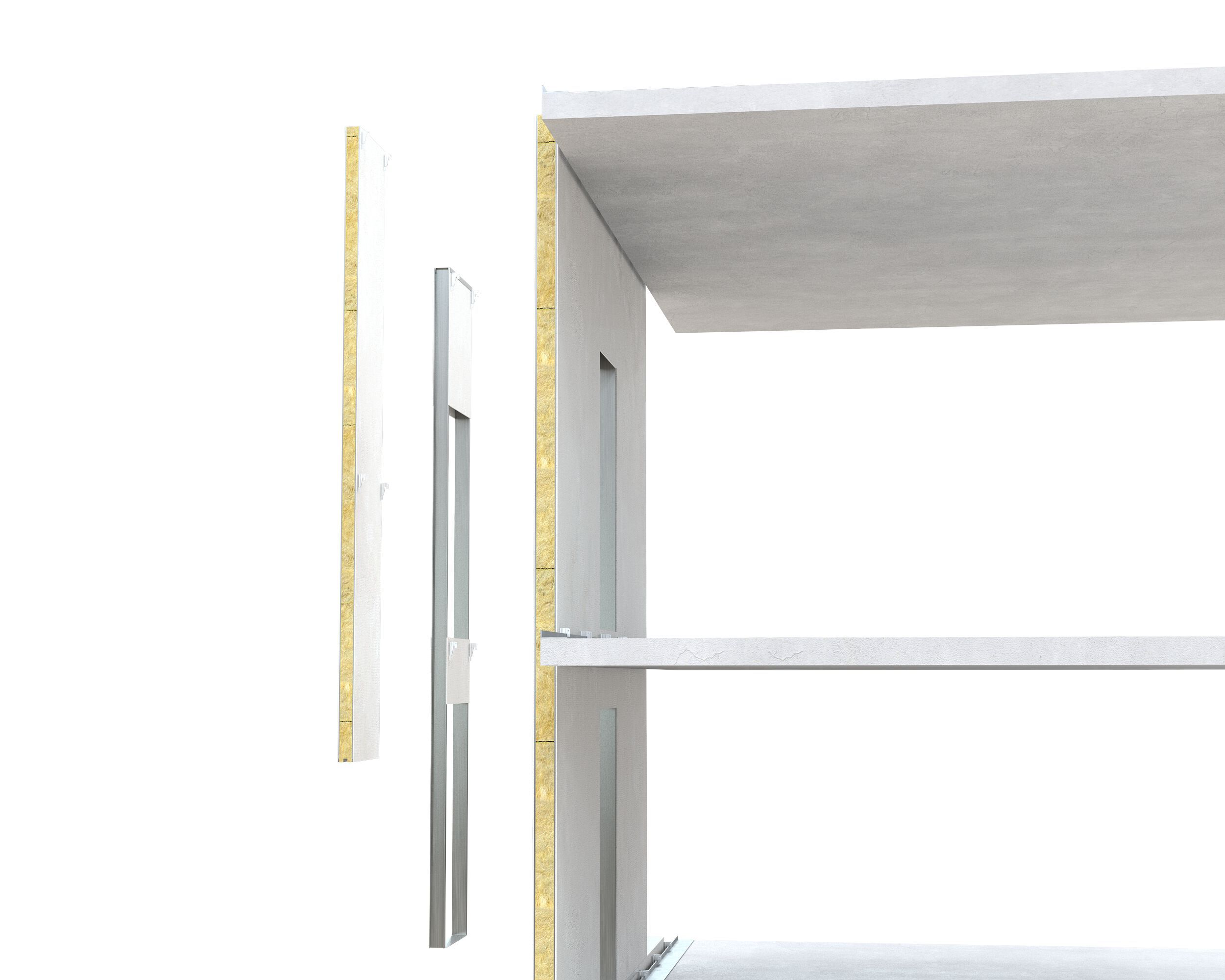

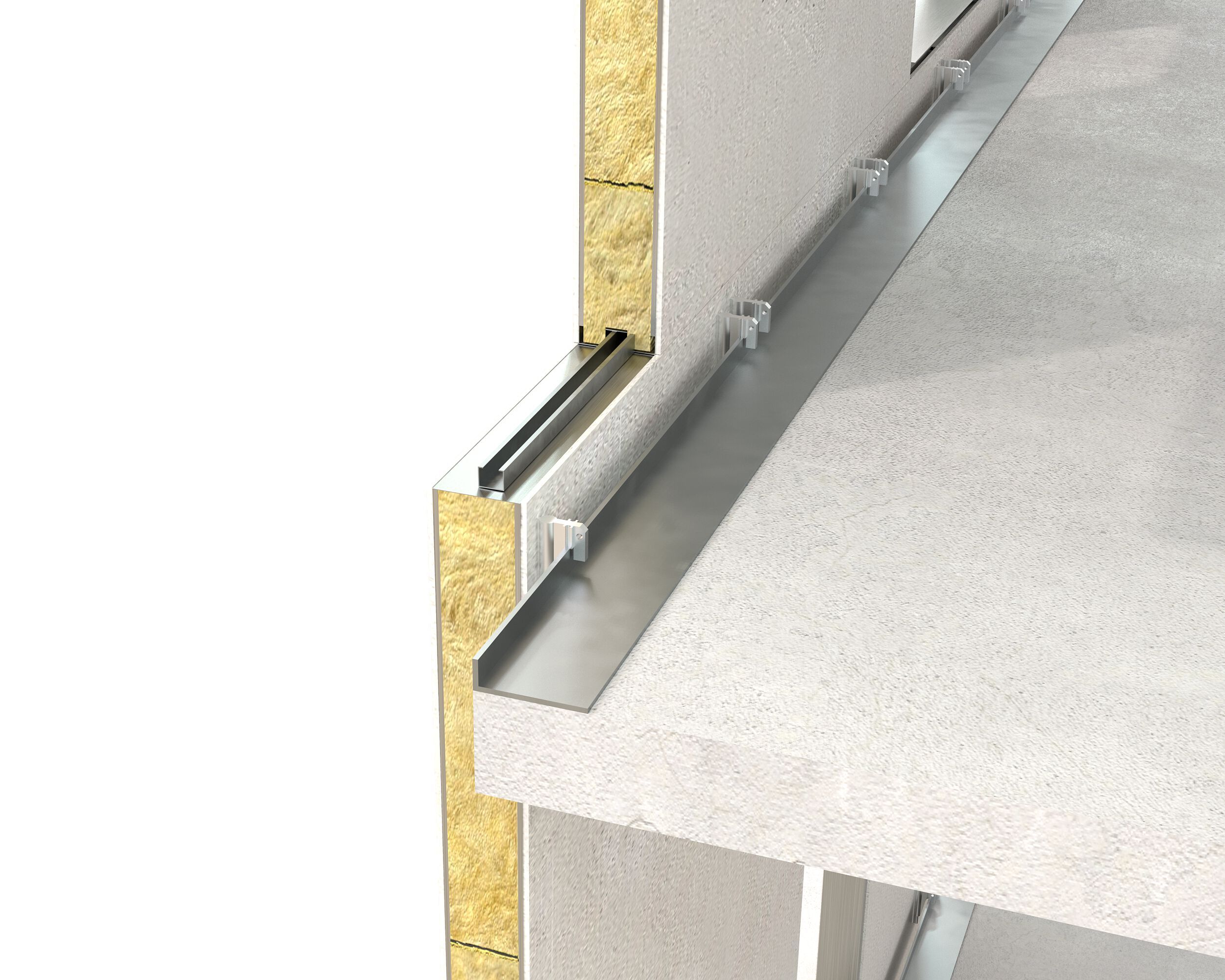

В полость каждого модуля вставлен коврик из минеральной ваты толщиной 160 мм и плотностью 70 кг / м3 с функцией термоакустической изоляции. Все облегченные бетонные плиты из волокнистого армированного бетона имеют высокие характеристики механической прочности, теплоизоляции, водостойкости, класса А1 огнеупорной реакции, ограниченного теплового расширения для применения на открытом воздухе и непосредственного контакта с водой перед отделкой. МОДУЛЬ_JJ оснащен двумя или более разъемами, состоящими из алюминиевых экструдированных элементов с возможностью вертикальной регулировки, благодаря которой он поднимается и подвешивается на кронштейнах/полках. Затем каждый модуль включает в себя систему "замачивания" для крепления каждого соседнего модуля. Внутри будет реализована обратная сетка в работе, возможно, также полезная для проходов завода, со структурой из оцинкованной стали толщиной 75 мм 06/10 мм, изоляционным слоем 60 мм из минеральной ваты плотностью 50 кг/м2 с функцией термоакустической изоляции. Внутренняя поверхность будет покрыта двойной гипсокартонной плитой толщиной 13 мм, надлежащим образом заточенной на стыках, углах и головке винтов, чтобы получить поверхность, готовую к шлифованию и окрашиванию. Компенсационные швы будут изготавливаться каждые 12 м линейно, как по горизонтали, так и по вертикали.Расчет пустоты для полного < 4,00 кв. м. с включением формирования отверстия-стены с наплечником, выполненным из облегченной бетонной плиты, армированной волокном.
