Страна изготовления
Франция
Наименование продукта

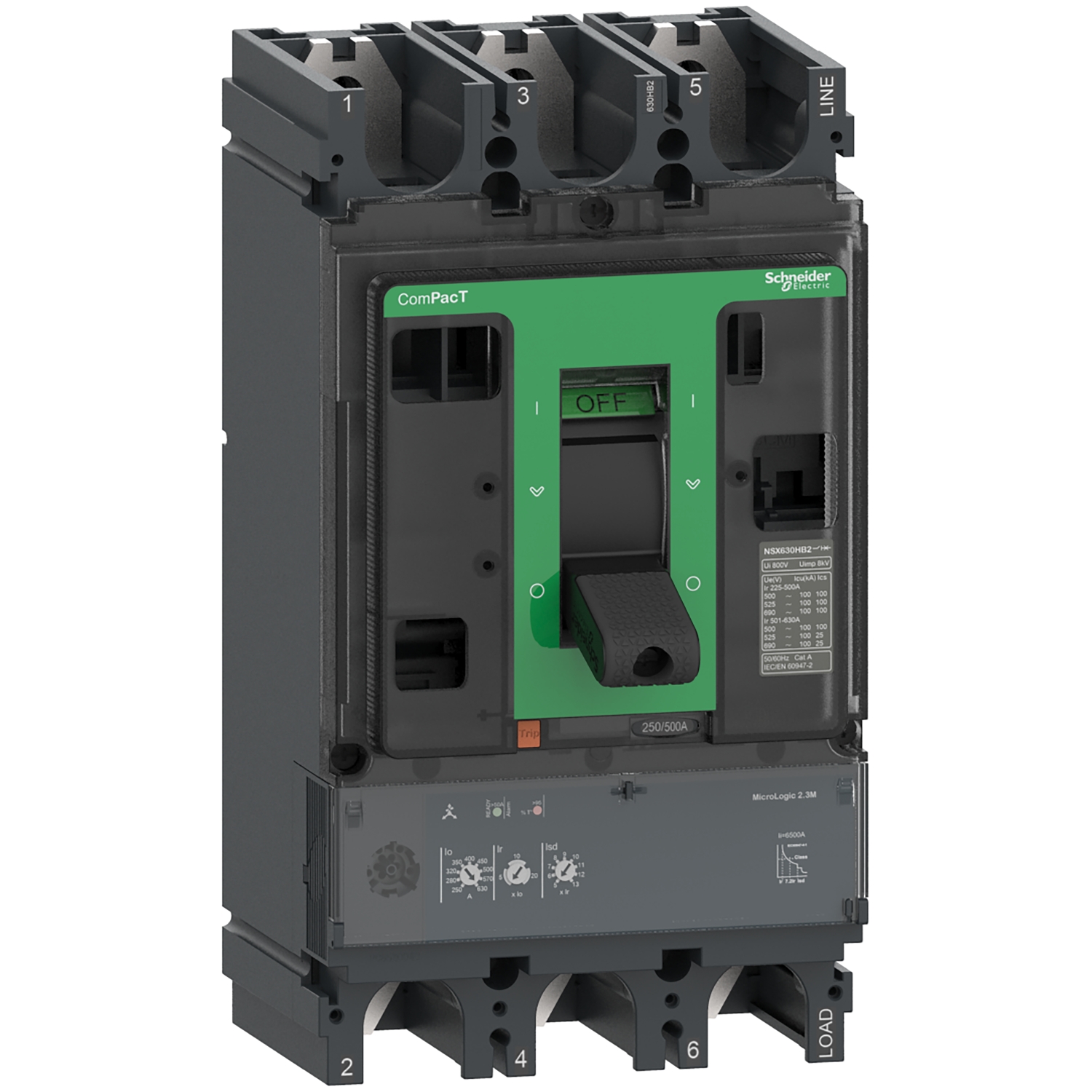

ComPacT NSX
Краткое название устройства
NSX630HB2
Тип продукта
Автоматический выключатель
Область применения
Двигатель
Описание защищенных полюсов
3t
[In] номинальный ток
500 А в 65 °C
[Ue] номинальное рабочее ...
690 В Переменный ток 50/60 Гц
Соответствие требованиям ...
Да в соответствии с EN/IEC 60947-2
Категория применения
Категория А
[Icu] предельная отключаю...
100 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2100 кА Icu в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2100 кА Icu в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Исполнение по отключающей...
HB2 100 кА 690 В Переменный ток
Наименование расцепителя
Micrologic 2.3 M
Технология расцепителя
Электронный
Защитные функции блока уп...
LSoI
Тип управления
Рычаг управления
Способ установки выключат...
Стационарный
[Ui] номинальное напряжен...
800 В Переменный ток 50/60 Гц
[Up] номинальное импульсн...
8 кВ
[Ics] рабочая отключающая...
100 кА в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2100 кА в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2100 кА в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Механическая износостойко...
15000 циклы
Электрическая износостойк...
2000 циклы в 690 В In6000 циклы в 690 В In/24000 циклы в 440 В In8000 циклы в 440 В In/2
Способ монтажа
Задняя монтажная панель
Верхние присоединения
Передний
Нижние присоединения
Передний
Тип защиты
Защита от перегрузки (с большой выдержкой времени)Защита от короткого замыкания с фиксированной выдержкМгновенная защита от короткого замыкания
Номинальный ток расцепителя
500 А в 65 °C
Класс срабатывания для дв...
20105
Дополнительная защита дви...
Небаланс фаз
[Ir] регулируемая уставка...
9 регулируемых настроек
[Ir] long-time protection...
250...500 A
Long-time protection dela...
Фиксированный
[tr] long-time protection...
10 с в 7,2 x Ir 10120 с в 1,5 x Ir 520 с в 7,2 x Ir 20240 с в 1,5 x Ir 1026 с в 6 x Ir 20480 с в 1,5 x Ir 205 с в 7,2 x Ir 513,5 с в 6 x Ir 106,5 с в 6 x Ir 5
Тепловая память
20 минут до и после срабатывания
[Isd] регулируемая уставк...
9 регулируемых настроек
[Isd] Short-time protecti...
5...13 x Ir
Short-time protection del...
Фиксированный
[Ii] регулируемая уставка...
Фиксированный
[Ii] диапазон регулирован...
6500 A
Защита от замыкания на зе...
Без
Логическая селективность ...
Без
Количество гнезд для допо...
6 разъемы
Локальная индикация
Готов к использованию, мигающий светодиод (зеленый)Температура, превышающая уставку, светодиод "95 % Ith" (красный)
Сертификаты
CCCEACморское исполнение
Категория перенапряжения
Класс II
Класс защиты от поражения...
Класс II
Степень загрязнения
3 в соответствии с IEC 60664-1
Степень защиты IP
IP40 в соответствии с МЭК 60529
Степень ударостойкости IK
IK07 в соответствии с IEC 62262
Рабочая температура окруж...
-25…70 °C
Температура окружающей ср...
-50…85 °C
Относительная влажность
0…95 %
Рабочая высота
0...2000 м без ухудшения рабочих характеристик2000...5000 м с ухудшением рабочих характеристик
Кол-во единиц в упаковке
1
Высота упаковки 1
15,2 см
Ширина упаковки 1
15,2 см
