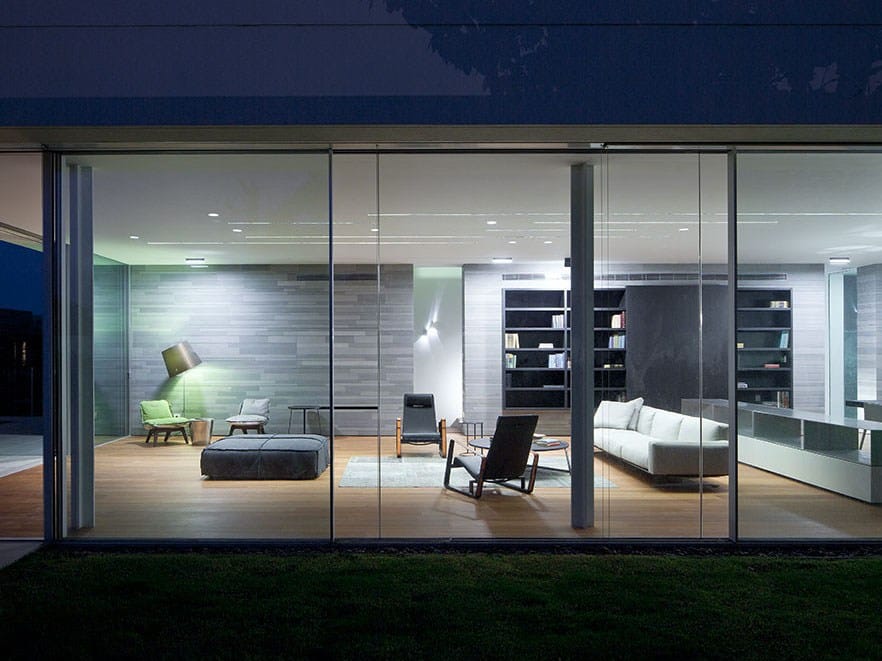

Алюминиевое раздвижное окно с двойным остеклением Keller minimal windows® KELLER minimal windows® highline ARCH-00085580

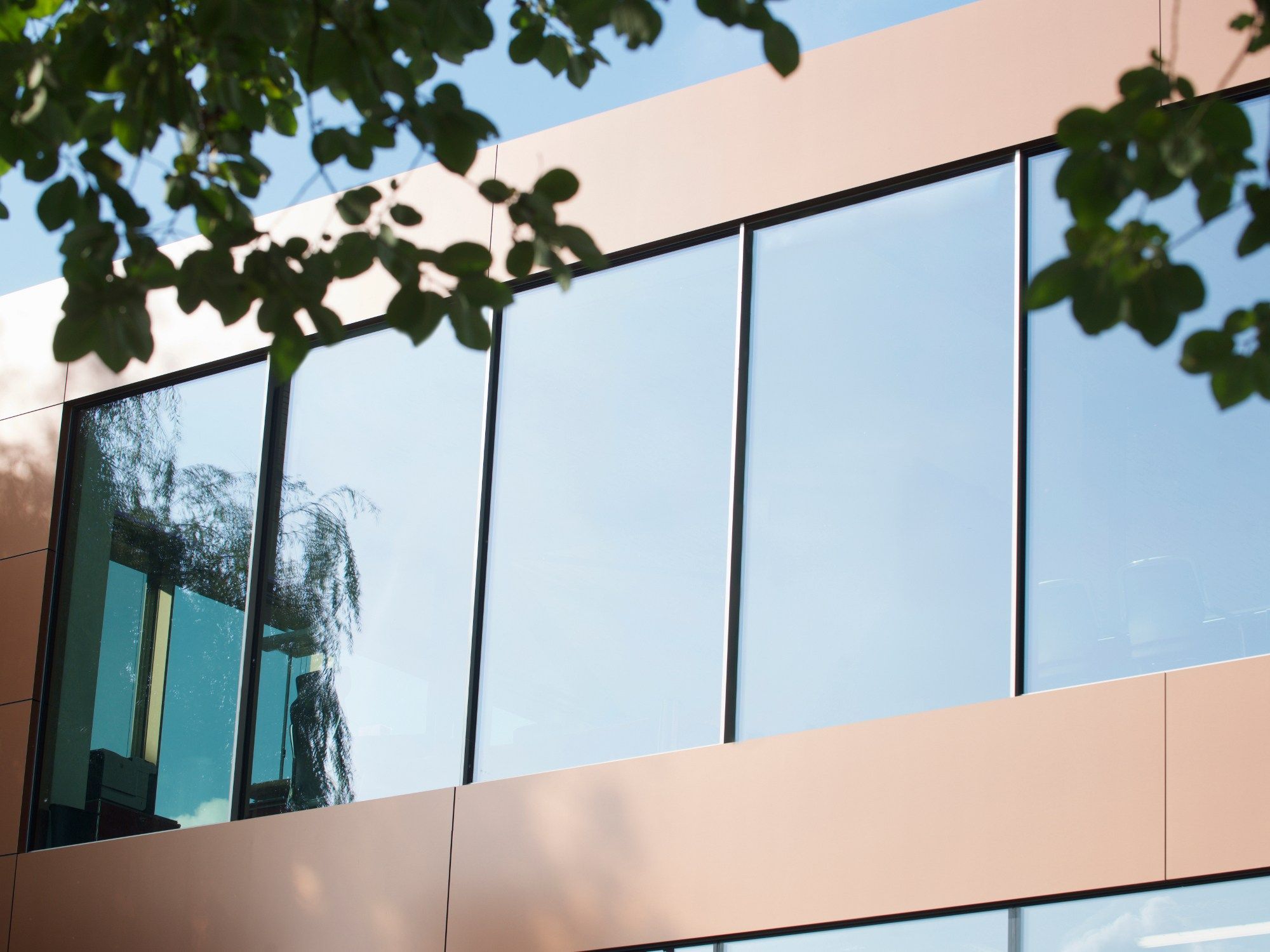

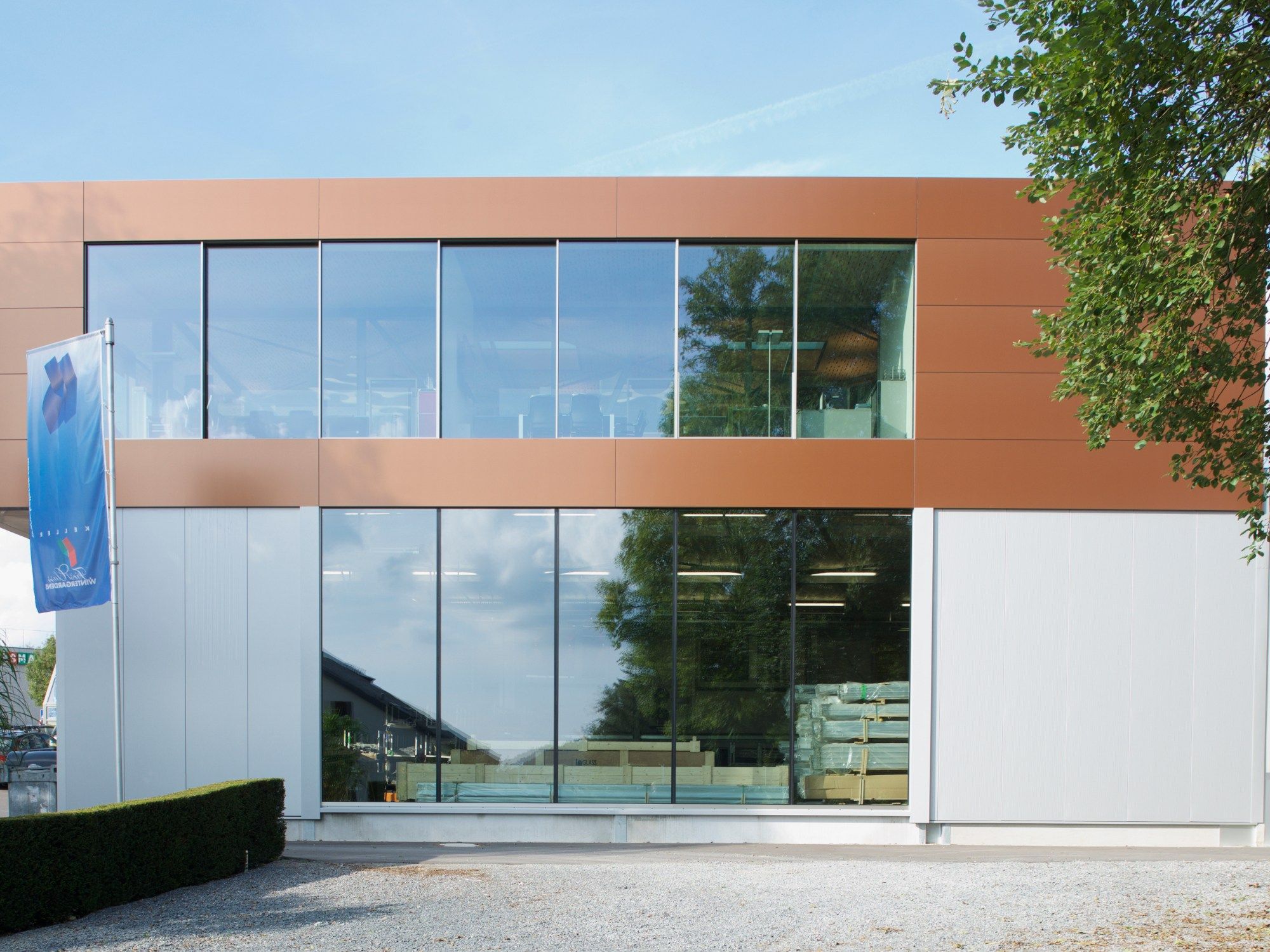

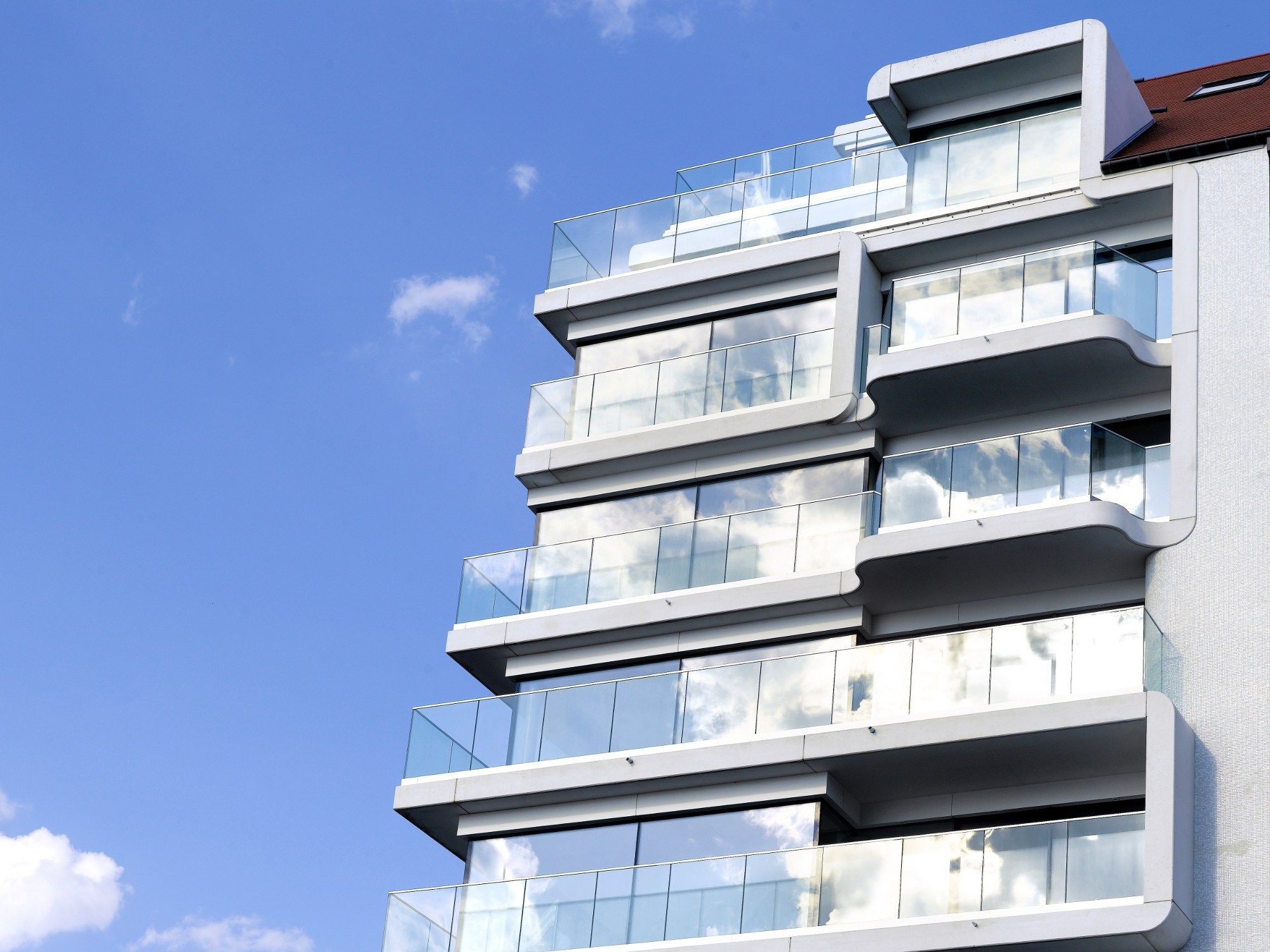

Минималистский характер нашей застекленной фасадной системы четко выражается в ее эстетике в сочетании с высокими эксплуатационными характеристиками. Все элементы данной системы были обработаны в соответствии с требованиями архитектуры moderna.

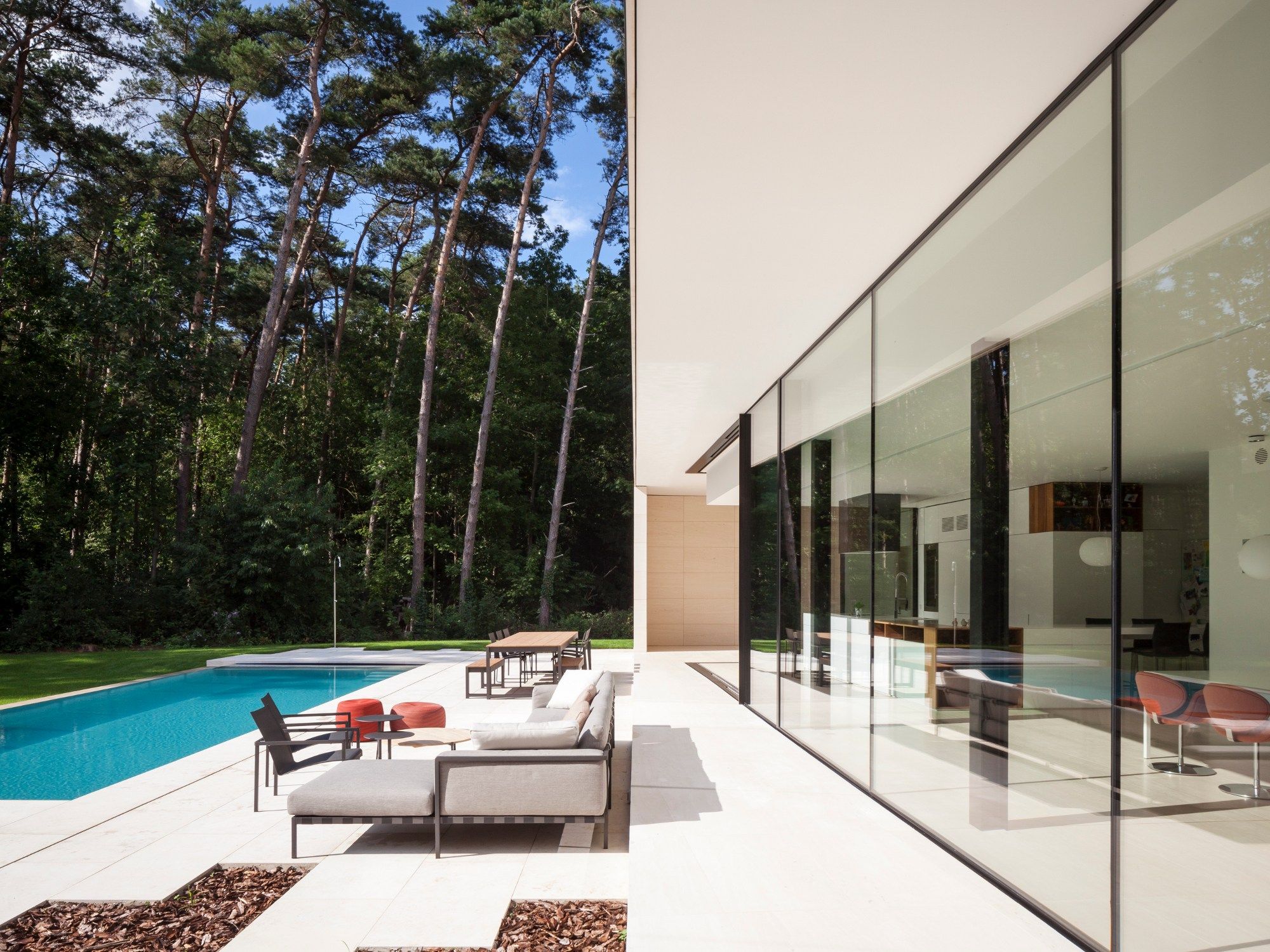

Il застекленная фасадная система между двумя перекрытиями состоит из изолированных алюминиевых каркасных профилей в скрытом положении и идеально подходит для тех случаев, когда требуется минимальная ширина профилей при наличии остекления с высоты massima.

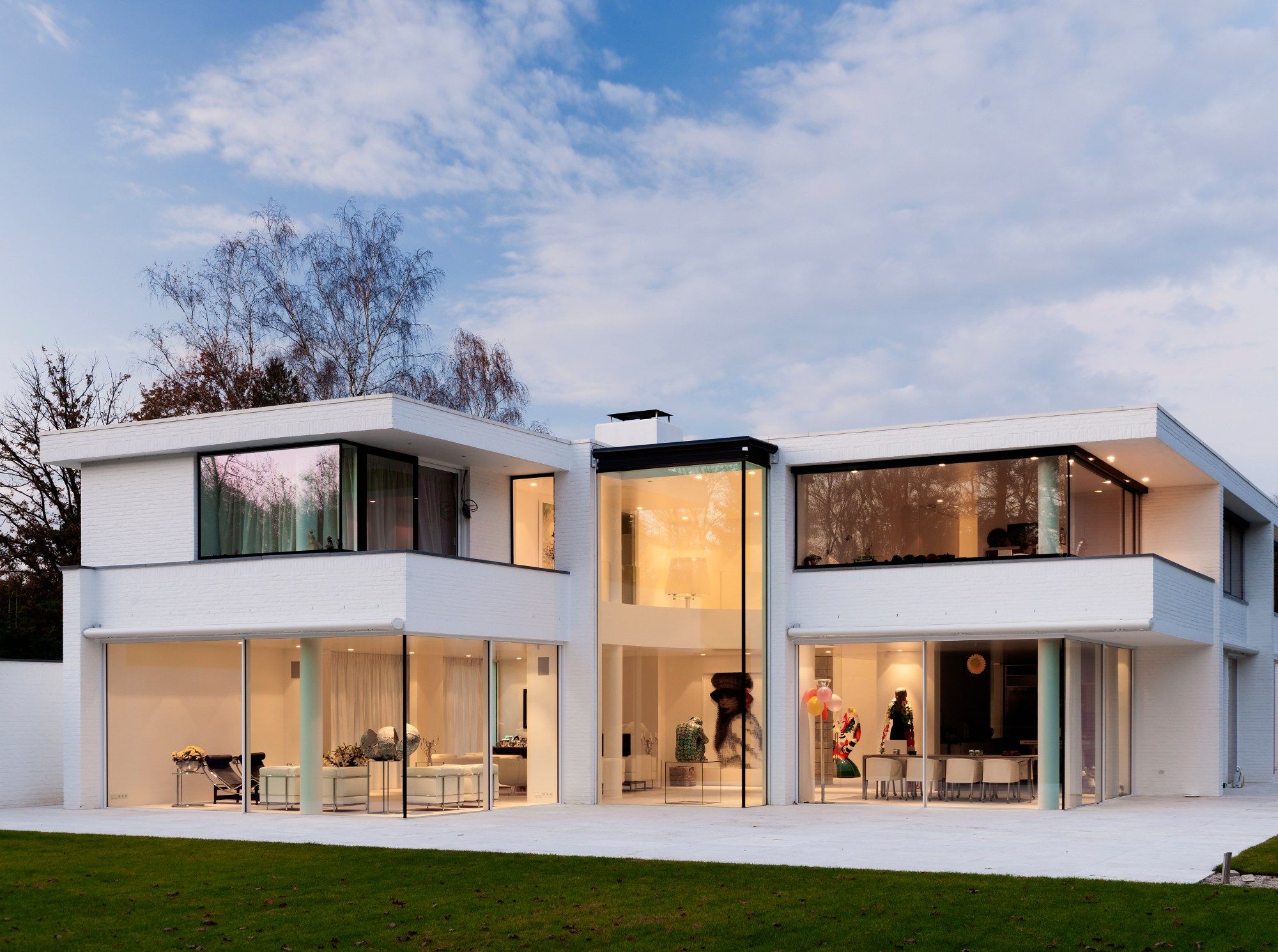

La фасад из стекла, выполненного заподлицо с поверхностью или ступенчатым, его можно комбинировать по желанию с дизайнерскими раздвижными дверями, обтекаемыми и легкими, и он представляет собой идеальное решение для престижной жилой и коммерческой недвижимости с двойным остеклением.

Конструктивные особенности

* возможность полной интеграции каркасных профилей, термической резки, периметра, в пол, стену и потолок.
• Безбарьерная площадь пола, исполняемая без порога, конфигурация системы на 2 колеи.
* Фиксированная рама из фаски, по периметру, с изоляционными стержнями 25 мм на дорожку, с привинченными угловыми соединителями. Створки конструктивно склеены стеклом по периметру.
* Одноколейные ролики из нержавеющей стали, самоцентрирующиеся, встроенные в створку, направляемые на направляющую из нержавеющей стали, высоколегированную, нижнего профиля неподвижной рамы.
* Основание с полой камерой из ПВХ, встроенное в систему, для сброса веса и контролируемого стока воды вниз. Профиль основания с канавкой корпуса для соединения пленки EPDM.
* 2-х точечная защелка, ручная, стандартная, встроенная в раздвижную створку.
* Свободно выбираемая фиксирующая позиция(и) в профиле захвата и соединения раздвижных дверей.
* Испытанная устойчивость скользящей системы при экстремальных ветровых нагрузках до номинальной нагрузки 2000 Па (около 200 км / ч) и пиковой нагрузки 3000 па (около 250 км/ч; при коротких порывах ветра) в соответствии с EN12210 и классификацией C4 / B5.

Варианты системы (в зависимости от статистических потребностей)

Тип 1: стекло - стекло
с поверхностным заподлицо без косяков
10 мм вертикальное стыковое соединение с склеиванием структурного остекления (структурное остекление)
Тип 2: Semi-SG (Полуструктурное остекление)
с поверхностным заподлицо с косяками 22 мм, всевнутренний
выбор различной глубины установки косяков
вертикальное стыковое соединение 20 мм снаружи
использование U-образных уплотнительных профилей в вертикальном пространстве между остеклением
Тип 3: крышка крышки внешний вид
с поверхностным заподлицо с косяками 22 мм, внутри
выбор различной глубины установки
косяков крышки

Тип 4: ступенчатое Сдвиговое стекло
с 22-миллиметровыми соединительными профилями
фиксированные склеенные панели с U-образными профилями
симметричный внешний вид с чередующимися панелями в 2-х колеях

геометрия профиля

ширина в виде профилей соединительного косяка
высота фиксированной рамы: 38 мм и 50 мм, Возможность скрытой установки
глубина фиксированной рамы: 120 мм для 2
-х Колей конструкция сайдинг на землю под размером p. p. f.: прибл. 70 мм

эксплуатационные значения

максимальная величина для створки: 8,5 м2 (фиксированные панели до 18 м2)
максимальный вес для створки скольжения: 500 кг
максимальная габаритная высота: 4 м

двойное остекление и Heat Mirror®
максимальная толщина стекла:
тип 1-3: 34 мм в створке скольжения – 36 мм в неподвижном остеклении
Тип 4: 34 мм для неподвижных и скользящих створок

достижимые значения Uw

UW ≥ 1,1 Вт/м2К (независимо от размера элемента, значения Ug, значения Ψ, ситуации установки)

Безопасность

Блокировка в 2 точках: WK2 / RC2

опции

• электроприводы с зубчатым ремнем для ствольной коробки с максимальной массой 1000 кг 500 кг, автоматическая блокировка, скрытая установка.
* Электромеханический замок для систем с ручным управлением, ручной нажатием кнопки и / или дистанционным управлением.
* Встроенный мониторинг диафрагмы (проверено VDS) / контроль блокировки.
* Возможность сетевого подключения всех электрических компонентов с системами домашней автоматизации, которые обычно доступны на рынке.
* Блокировка с помощью цилиндрических замков.
* Фитинги для перегородок при использовании профилей косяка.

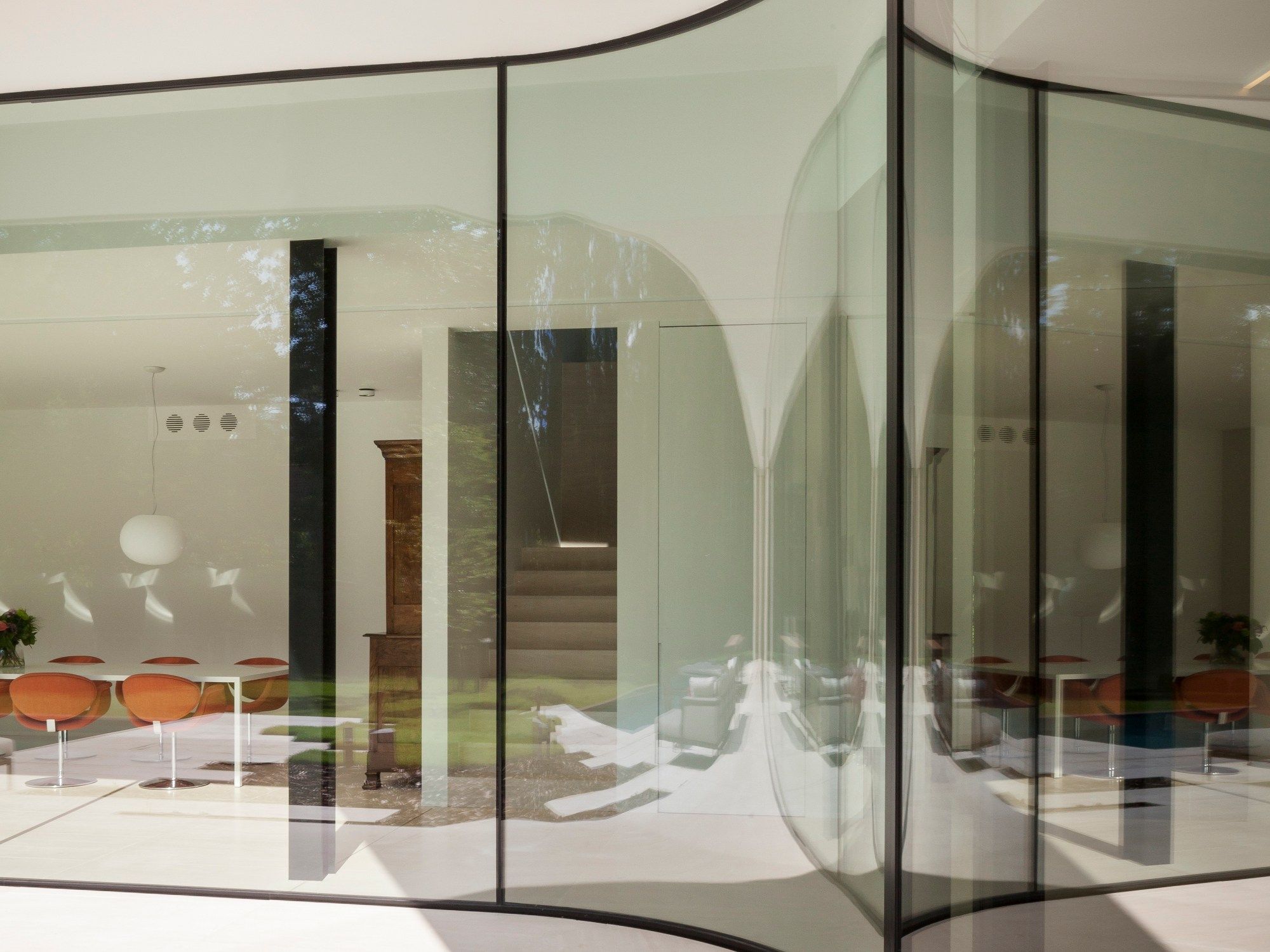

* Интеграция открытых угловых решений.
* Остекление против падения перед раздвижной створкой, которая открывается в многоэтажные здания.
* Ручное позиционирование зазоров, равных 20 и 40 мм раздвижной створки.
* Дренаж системы в канализацию с крышкой из нержавеющей стали.
* Защита от насекомых и защита от солнца встроены в систему.
