Информация об артикуле STLM-1430152

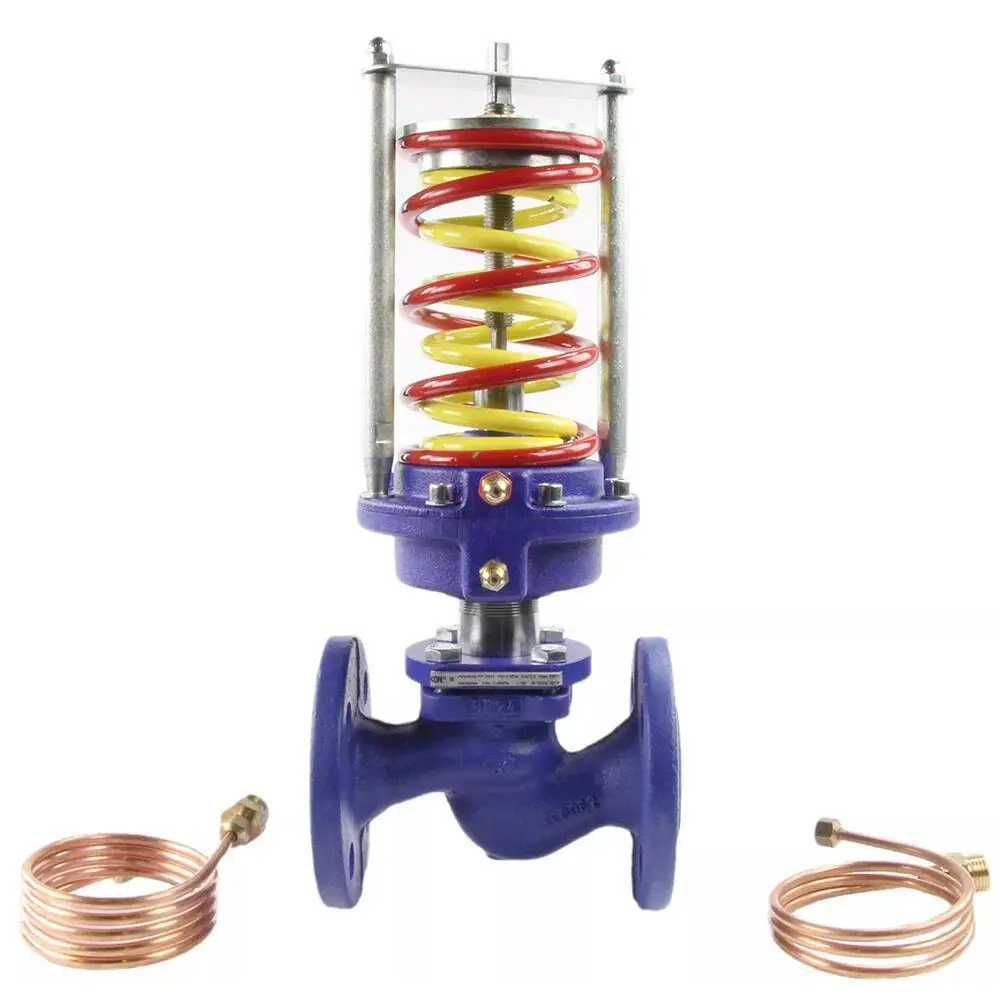

Регулятор давления после себя DN.ru PRA Ду15 Ру16 Kvs1 прямого действия, серый чугун СЧ20, фланцевый, Tmax до 150°С, диапазон настройки 1 (0,4 - 1,6 кгс/см2) предназначен для автоматического регулирования заданной характеристики в трубопроводе. Регулятор давления «после себя» прямого действия DN.ru PRA предназначен для автоматического поддержания заданного давления рабочей среды перед объектом (после себя) путем изменения расхода. Применяется в системах теплоснабжения с температурой рабочей среды не более 150°С и номинальным давлением не более 1.6 МПа (16 бар). Максимально допустимое соотношение давлений Р2/Р1≥0.54.
Регулятор давления прямого действия является регулирующим устройством, использующим для перемещения регулирующего органа энергию протекающей среды. Регулятор прямого действия не является запорной арматурой, и работает только при постоянном расходе среды через регулятор.
Регулятор давления «после себя» PRA поддерживает давление на выходе из клапана. Превышение настроенного значения приводит к закрытию затвора. При отсутствии давления регулятор полностью откроется, поэтому его еще называют «нормально открытым».
Корпус регулятора давления «после себя» PRA изготовлен из серого чугуна (СЧ). На корпусе регулятора закреплена табличка, на которой нанесены основные сведения об изделии.
**Работа изделия:**В конструкции регулятора предусмотрена герметичная камера, разделённая мембраной на две полости. Центральная часть мембраны жёстко соединена со штоком клапана, а периферия - с корпусом мембранной коробки. Эластичность мембраны позволяет ей смещаться, перемещая шток и затвор. По импульсной линии, в одну полость мембранной камеры поступает среда, а другая открыта и заполнена воздухом с атмосферным давлением. Так как давление среды выше атмосферного - мембрана стремится выгнуться и передвинуть шток, но ей противодействует усилие сжатой пружины, которое направлено в противоположную сторону. Положение плунжера в затворной паре определяет баланс сил на штоке.
Присоединение к трубопроводу фланцевое с исполнением уплотнительных поверхностей В тип 21 по ГОСТ 33259-3015.
Регулятор является регулирующим устройством, использующим для перемещения регулирующего органа энергию протекающей среды.
Регулятор состоит из трех элементов: клапан, привод, задатчик. Клапан регулятора при отсутствии импульса нормально открыт. Импульс регулируемого давления подается импульсной линией на мембрану со стороны корпуса. Изменение регулируемого давления выше заданной величины, установленной при помощи пружины в задатчике III, приводит к сдвигу штока и открытию поршня клапана до момента, когда величина регулируемого давления достигнет величины, установленной на задатчике.
Зона пропорциональности по ГОСТ 11881-76 – не более 6 % от верхнего предела настройки.
Зона нечувствительности по ГОСТ 11881-76 – не более 2,5 % от верхнего предела настройки.
Постоянная времени по ГОСТ 11881-76 – не более 16 с.
Относительная протечка по ГОСТ 11881-76 – не более 0.05% от Kv.
Ознакомиться с подробными габаритами, характеристиками и инструкцией по эксплуатации можно в техническом паспорте. Технический паспорт не отображается в мобильном приложении, но доступен в полной версии сайта Леруа Мерлен.
Товар может отличаться от представленного на изображении, при выборе ориентируйтесь на характеристики.
