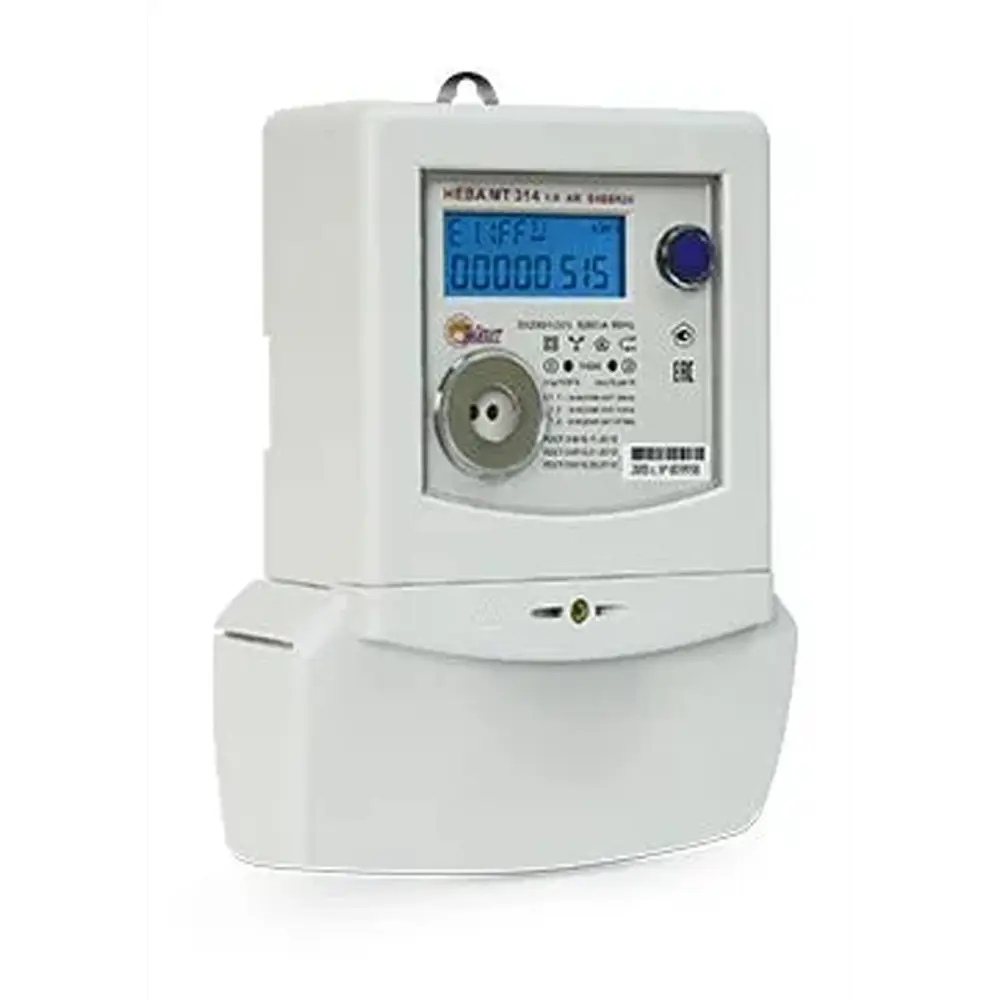

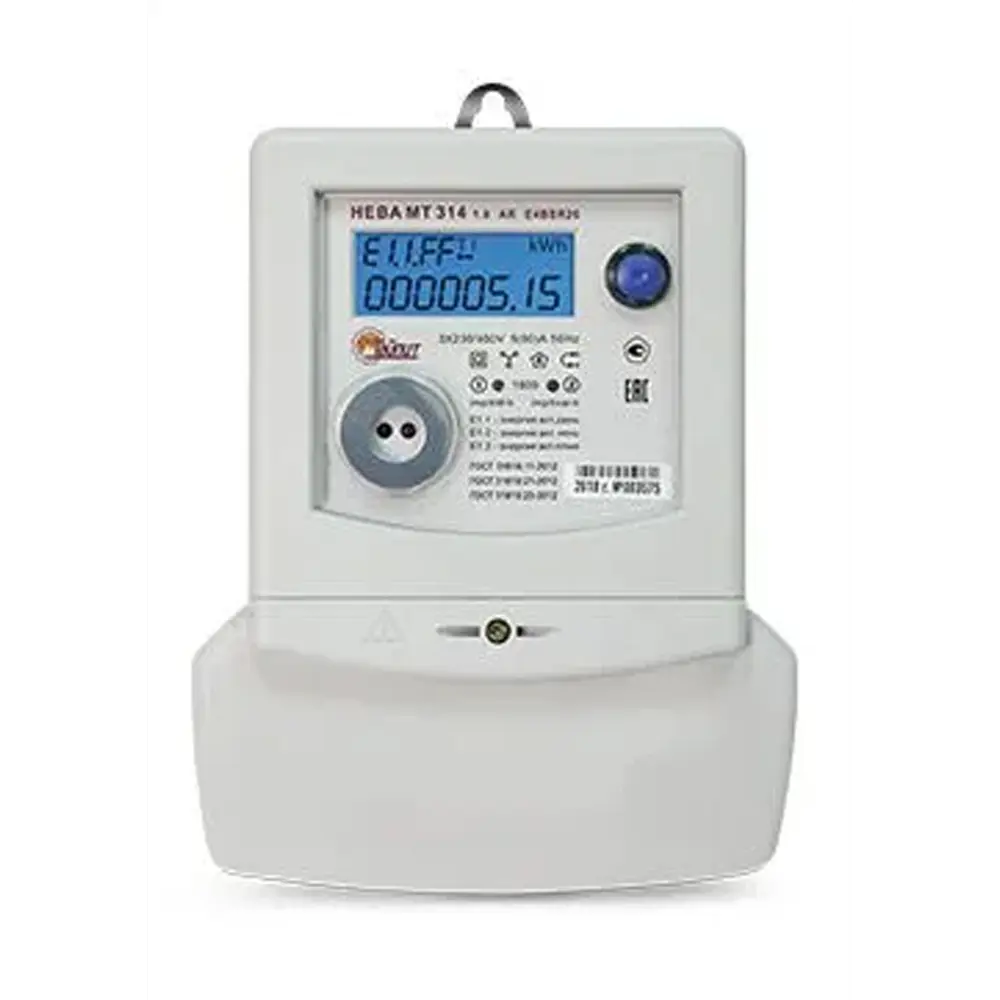

Счетчик электроэнергии Тайпит НЕВА МТ 314 0.5 AR E4BSR15

Счетчик предназначен для измерения и учета потребленной активной или активной и реактивной энергии в трехфазных трех- и четырехпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием.

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

• Средняя наработка до отказа 210 000 часов
• Гарантийный срок эксплуатации с даты выпуска 7 лет
• Межповерочный интервал счётчика 16 лет
• Средний срок службы 30 лет

Особенности

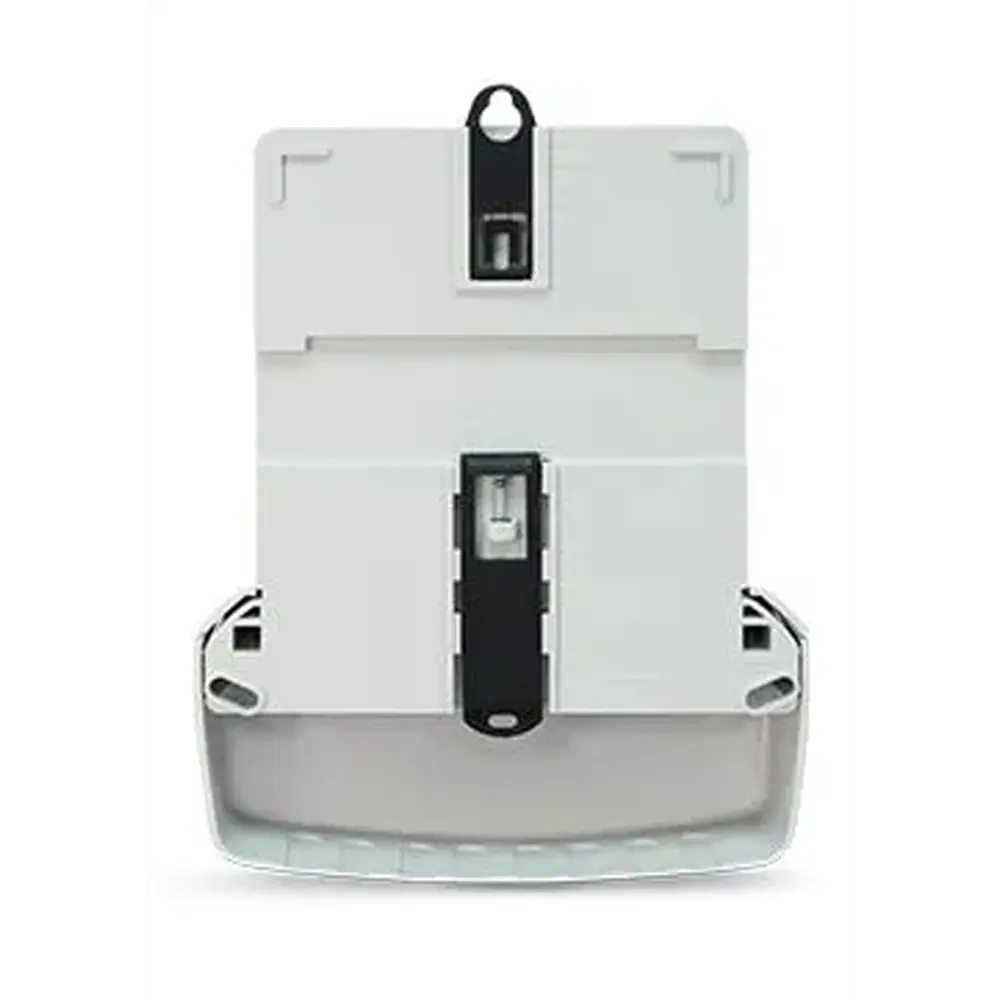

• Универсальный корпус позволяет устанавливать счетчик как на 3 винта, так и на рейку ТН35
• Аппаратная защита разрешения записи

Оснащение

• Оптический порт по ГОСТ IEC 61107-2011
• Интерфейс EIA-485 с питанием от встроенного блока питания
• Промежуточное реле управления нагрузкой
• Электронная пломба крышки клеммной колодки
• Оптические испытательные выходы активной и реактивной энергии
• Электрический испытательный выход встроенных часов
• Подсветка ЖКИ
• Датчик тока - трансформатор

Применение

• Счетчик может использоваться на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах, подключенных к трехфазной сети. Счетчик разработан непосредственно для использования в системе АСКУЭ

Измерение параметров сети

• Среднеквадратических значений тока и напряжений пофазно
• Частоты сетевого напряжения
• Активной мощности суммарно и пофазно
• Реактивной мощности суммарно и пофазно
• Углов между векторами напряжения
• Фактора активной мощности, суммарно и пофазно

Измерение и хранение в памяти измеренных значений

• Активной, реактивной положительной и реактивной отрицательной энергий:

• энергии нарастающим итогом, в том числе по тарифам
• энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 12 месяцев
• энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток
• мощностей, усредненных на 30-ти мин. интервале, в течение 128 сут. Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по каждой фазе отдельно.

Сохранение в журнале событий информации о

• включения и отключения питания
• наличия тока в фазе при отсутствии соответствующего напряжения
• пропадания напряжения в любой из фаз
• изменения направления тока в любой из фаз
• перепрограммирования параметров
• изменения времени и даты во встроенных часах с фиксацией изменяемого времени
• сброса информации о максимальной мощности
• снятия крышки клеммной колодки
• очистки профилей нагрузки
• сброс микроконтроллера в результате критической электромагнитной обстановки

Расшифровка тарифного расписания на ЖКИ

1 тариф (день)2 тариф (ночь)3 тариф (п/пик)4 тариф (резерв)

Технические характеристики

• Класс точности 0,5S/1
• Номинальное напряжение, В 3×57,7/100
• Рабочий диапазон фазных напряжений, В от 3×46/80 до 3×69/120
• Номинальная частота сети, Гц 50
• Рабочий диапазон частот, Гц 50 ± 2,5
• Базовый (максимальный) ток, А 5(10)
• Разрядность показаний 5+3
• Количество тарифов 4
• Количество тарифных зон суток 8
• Количество сезонов 12
• Количество исключительных дней 32
• Тарификация в будни, сб и вс Раздельная
• Количество фаз Три
• Страна-изготовитель Россия
• Точность хода часов счётчика, с/сутки, не более ± 0,5 при номинальной температуреТочность хода часов, типовое значение, с/сут. 2 в рабочем диапазоне t°
• Скорость обмена, Бод 9600
• Протокол обмена ГОСТ IEC 61107-2011
• Макс. площадь сечения проводников, мм2 15
• Рабочий диапазон температур, С -40…+70

Упаковка и размеры

• Габаритные размеры, мм - 227х170х64
• Масса не более, г - 1200
• Размеры индивидуальной упаковки, мм - 240х80х65

Комплектация:

• Счетчик 1 шт.
• Паспорт 1 шт.
• Инструкция 1 шт.

Нормативные документы

Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-12 кл. 0.5S и ТАСВ.411152.005 ТУ. Счетчик внесен в Государственный реестр средств измерений и допущен к установке на всей территории РФ и стран ближнего зарубежья. Межповерочный интервал в республике Казахстан - 10 лет, межповерочный интервал в республике Таджикистан - 4 года, межповерочный интервал в республике Беларусь - 4 года.
