Информация об артикуле STLM-0366067

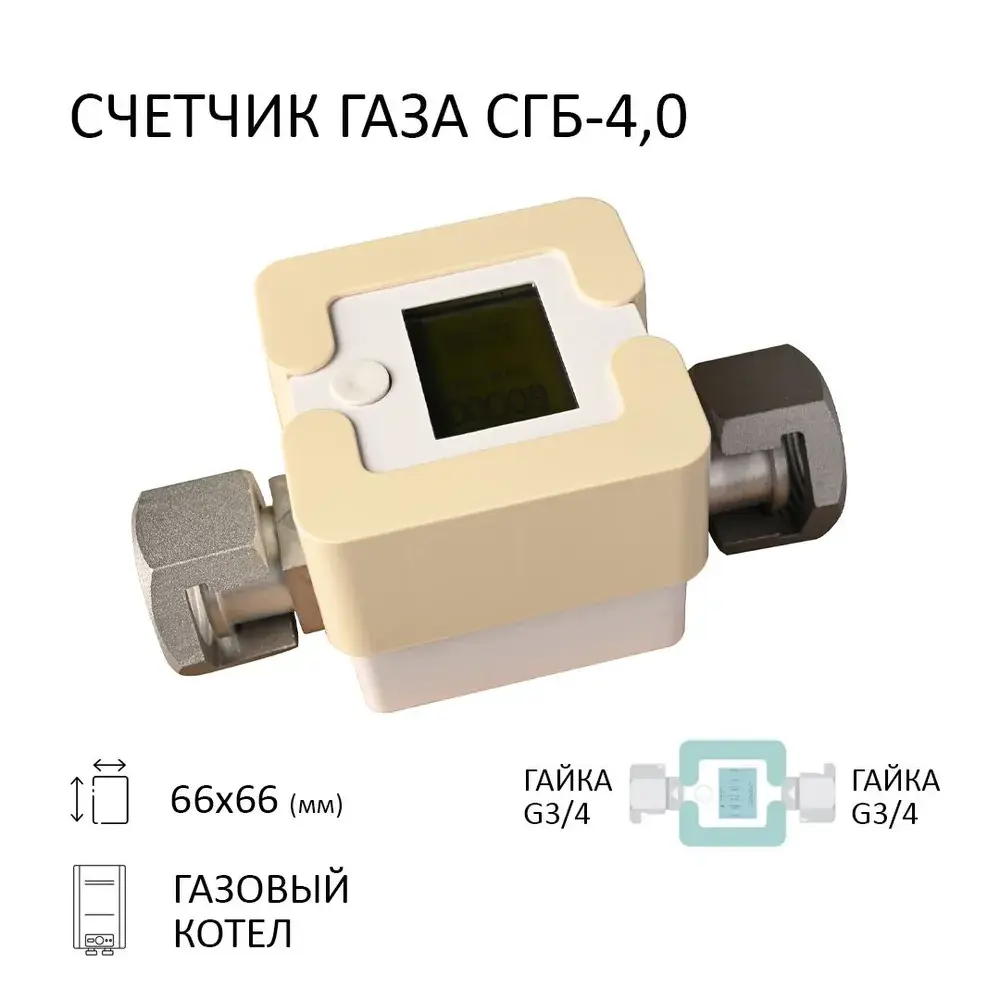

Принцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний, с последующим подсчетом на электронном блоке измерения объема газа.Счетчики состоят из следующих основных узлов:
• корпус с расположенным в нём струйным генератором, пьезоэлементом и входными и выходными присоединительными патрубками;
• электронный блок;
• элемент питания;
• две белые пластиковые накладки.

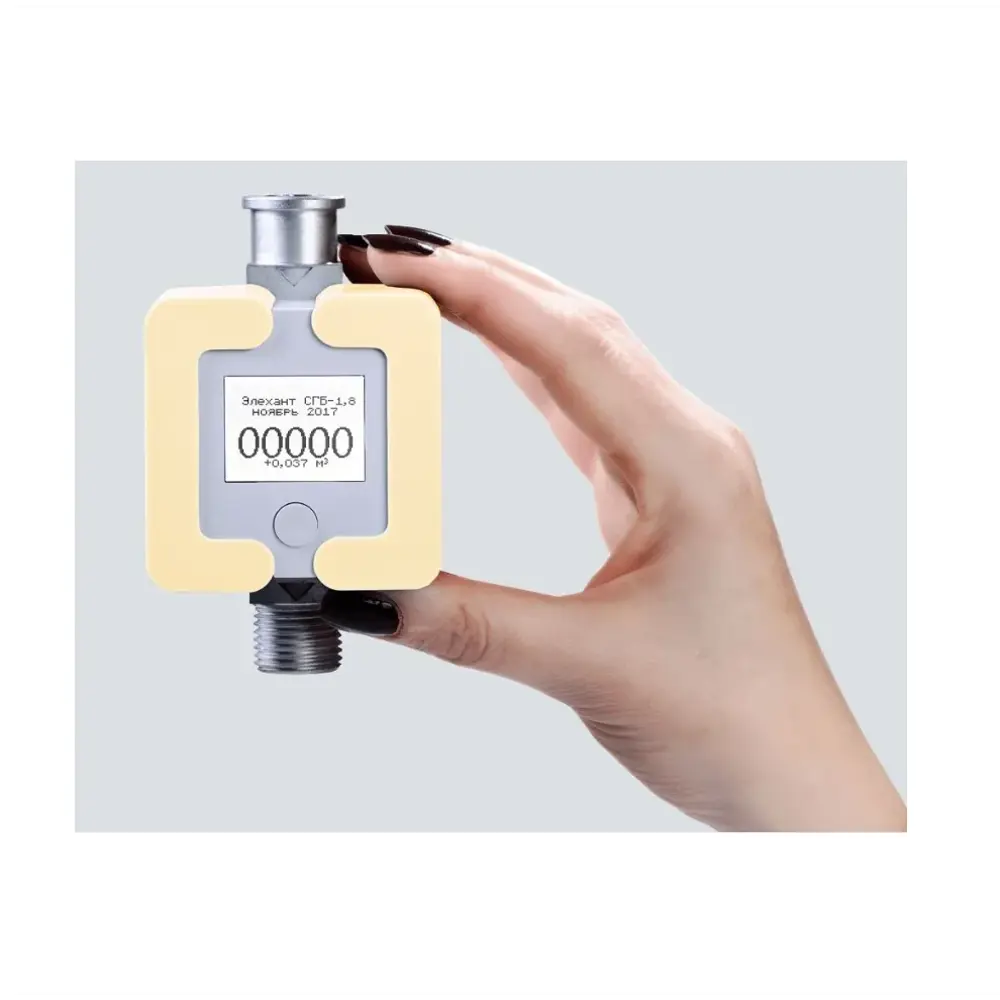

Счетчики имеют отчетное устройство на жидкокристаллическом индикаторе.Программное обеспечение (далее по тексту – ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.ПО является метрологически значимым и включает в себя:
• программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющих для них;
• программные модули, осуществляющие отображение, хранение и защиту измерительной информации.
Идентификационные данные программного обеспеченияИдентификационное наименование ПО - Prog40.hexНомер версии (идентификационный номер) ПО - 1.0* (*допускается замена программного обеспечения на более новую версию)Цифровой идентификатор ПО - CRC16:F9ACВсе интерфейсы связи счетчиков скрыты под корпусом, который пломбируется при поверке.Уровень защиты ПО от преднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «С».
Метрологические характеристикиМинимальный расход Q min. м3/ч 0,08Максимальный расход Q max. м3/ч 4,00Пределы допускаемой относительной погрешности измерения объёма газа, %, в диапазоне расходов:
•
от Q min до 0,2 Q max включ.
•
Св. 0,2 Q max до Q max ±2,5±1,5Пределы допускаемой абсолютной погрешности измерения температуры газа в диапазоне температур от -10 до +50 °С, °С
Емкость отсчетного устройства, м3, не менее 99999,999Цена деления отсчетного устройства, м3, не менее 0,001

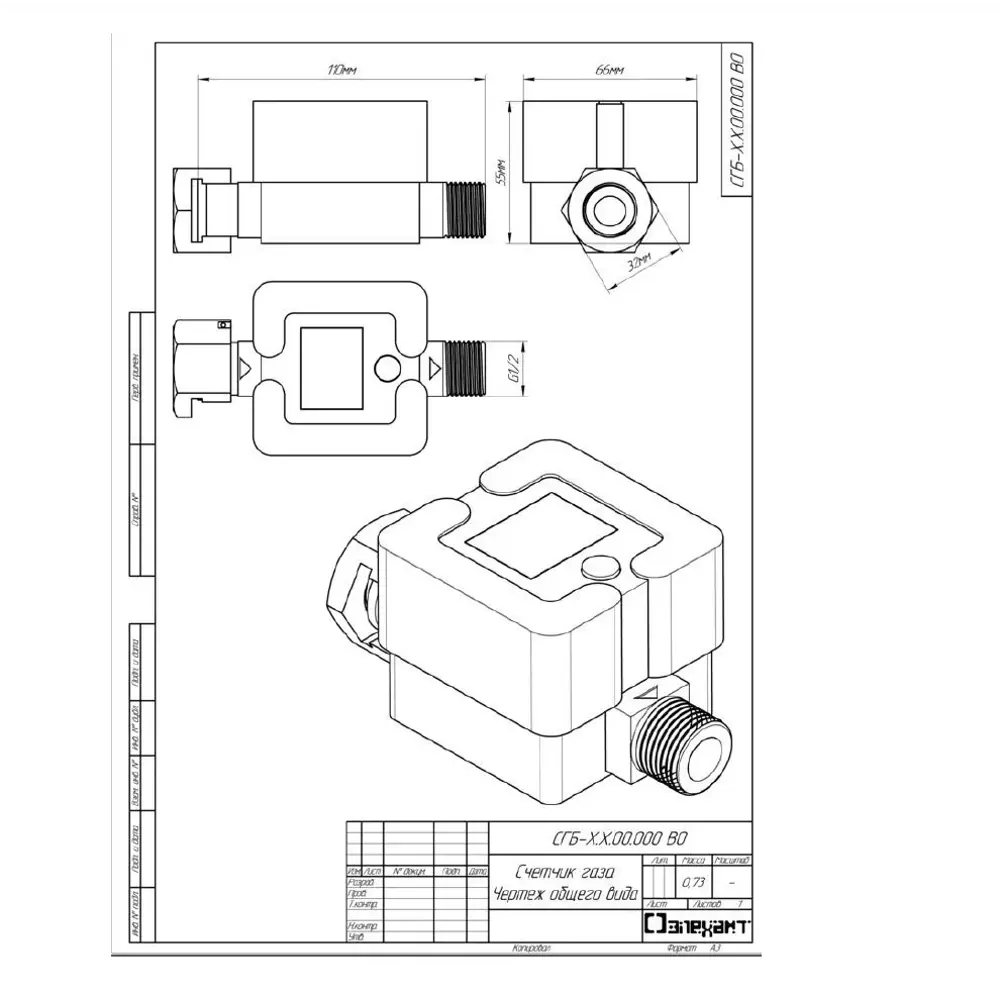

Основные технические характеристикиДиаметр условного прохода, мм 15Потеря давления при Q max, кПа, не более 2,0Степень защиты по ГОСТ 14254-2015 IP50Напряжение питания, В 3,6Габаритные параметры, мм, не более:
• высота 55
• длина 110
• ширина 66
Масса, кг, не более 0,3Средний срок службы, лет 24Средняя наработка на отказ, ч 120000Условия эксплуатации:
• температура воздуха от -10 до +50 °С
• относительная влажность воздуха от 30 до 80 %
• атмосферное давление от 84,0 до 106,7 кПа
