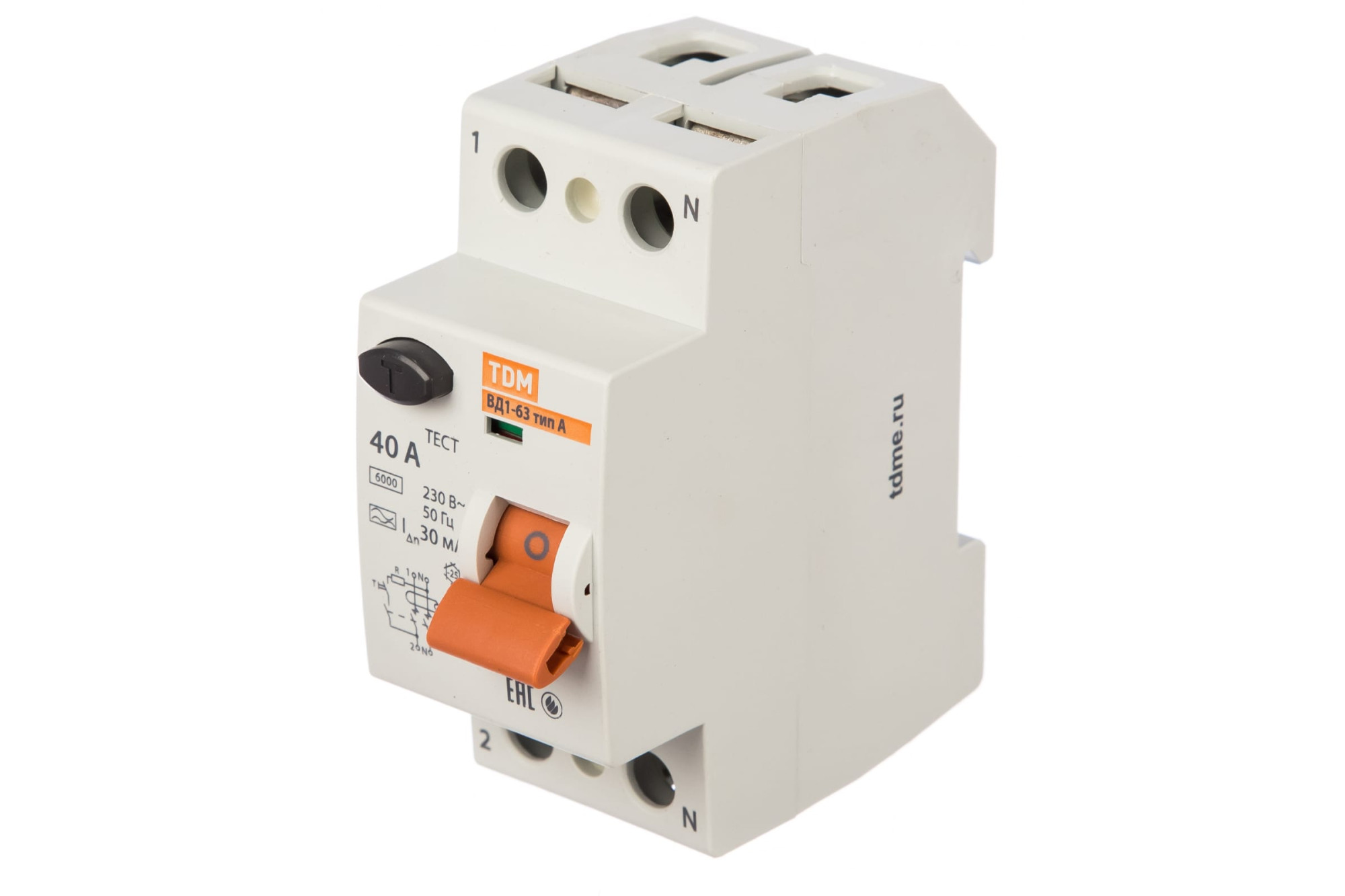

15740053 Устройство защитного отключения ВД1-63 2Р 40А 30мА тип А SQ0203-0078 TDM

Устройство защитного отключения TDM ВД1-63 2Р 40А 30мА тип А SQ0203-0078 - защитный автоматический выключатель, который разрывает цепь при утечке тока на землю через поврежденную изоляцию, а также при прикосновении человека к оголенным элементам различных электроустановок.

• Представляет собой полностью электромеханический аппарат: не имеет собственного потребления электроэнергии, но при этом обладает высоким быстродействием (не более 40 мс);
• Аппарат сохраняет работоспособность даже при обрыве нулевого проводника;
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;
• На лицевой панели расположен механический индикатор положения контактов (включено/отключено);
• Винты, соединяющие корпус, опломбированы, что позволяет избежать несанкционированного разбора аппарата;
• Дугогасительные решетки в каждом полюсе;
• Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;
• Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;
• Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертки. Это обеспечивает необходимое усилие при затяжке;
• Класс А - защита как от синусоидальных, так и от пульсирующих дифференциальных токов;
• Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже;
• Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений;
• Соответствие стандартам: ТР ТС 004-2011, ГОСТ Р 51326.1-99;
• Номинальное напряжение частотой 50 Гц: 230/400 В;
• Номинальный условный дифференциальный ток короткого замыкания: 4500 А;
• Время отключения при номинальном дифференциальном токе: 0,04 с (тип S - 0,5);
• Условия эксплуатации TDM ВД1-63 2Р 40А 30мА тип А SQ0203-0078: УХЛ4;
• Степень защиты выключателя: IP20;
• Электрическая износостойкость, циклов В/О: не менее 4000;
• Механическая износостойкость, циклов В/О: не менее 10 000;
• Максимальное сечение подключаемых проводников: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного проводника;
• Наличие драгоценных металлов (серебро): от 1,3 до 2,6 г/полюс;
• Диапазон рабочих температур: от -25 до +40 °С;
• Момент затяжки: 3 Н*м;
• Размеры: 80х35х75 мм.
